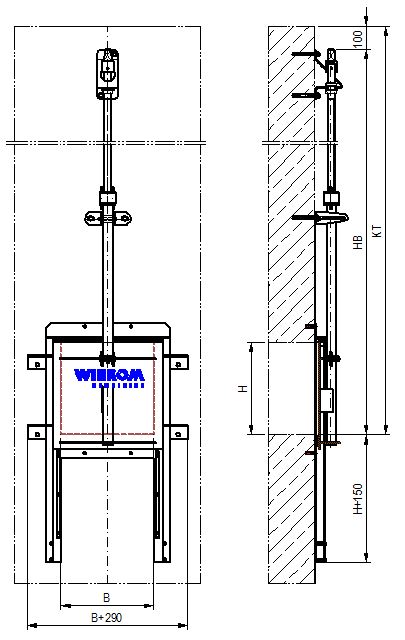

Zeichnungen
Detail Seitenrahmen
Detail Scheitelblech
Detail Querblech
Beschreibung
8.1 Einsatz
Absperr- und Regelarmatur für geschlossene, rechteckige Gerinne oder Öffnungen.
AUF – ZU sowie REGEL – Funktion. Wasserdruck auf Vorder- und Rückseite möglich.
8.2 Konstruktionsmerkmale

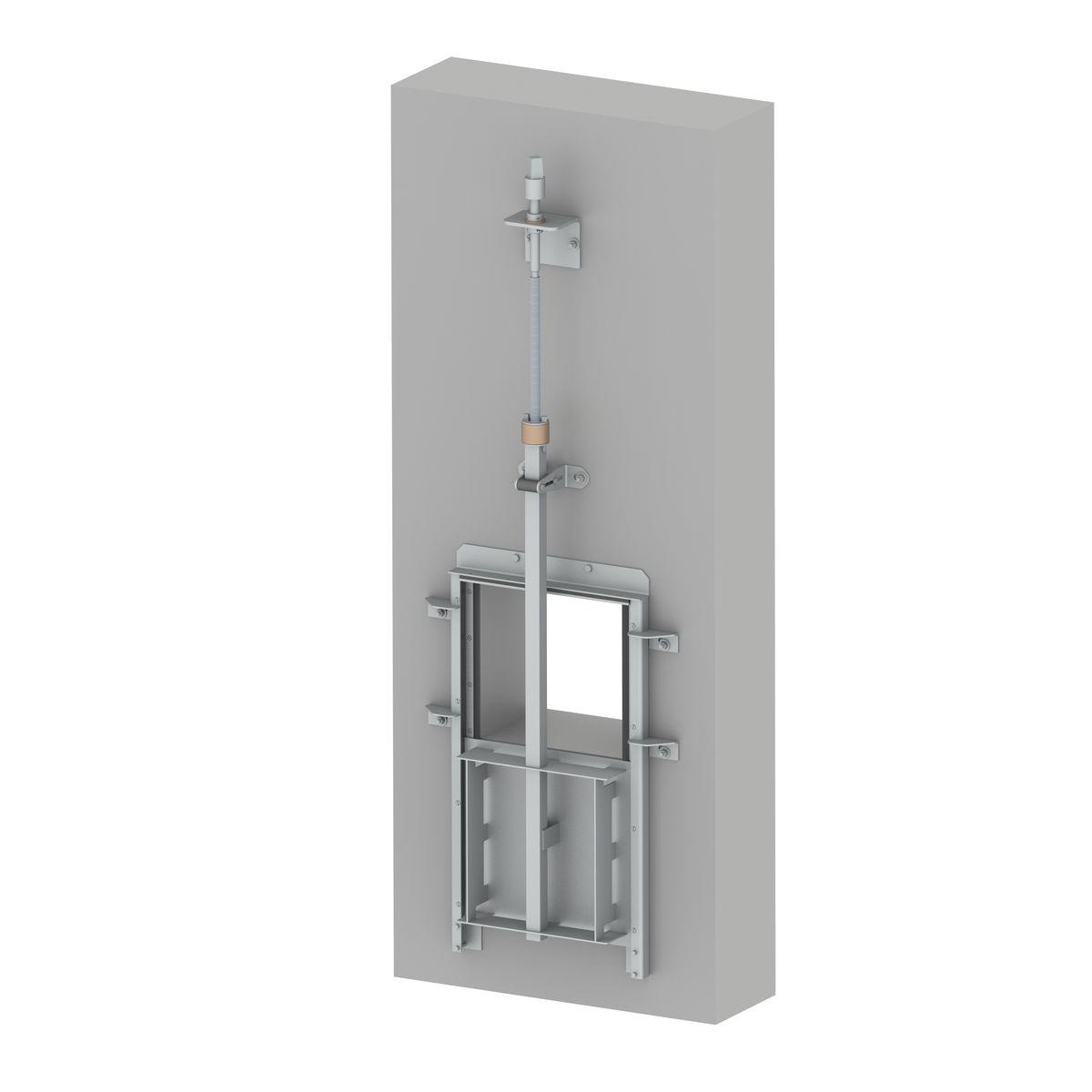

Gekanteter U-Profilrahmen mit seitlich angesetzten Befestigungslaschen zum Andübeln an eine
ebene Betonwand. Schütztafel belastungsgemäß verstärkt. Allseitig umlaufende, austauschbare
Profildichtung im Rahmen. Verpressung der Dichtung über Gleitleisten. Die Abdichtung zwischen
Rahmen und Bauwerk erfolgt über eine einseitig selbstklebende Moosgummidichtung
(im Lieferumfang). Befestigungsmaterial bitte separat bestellen.
Antrieb über Trapezgewindespindel.
8.3 Nennweiten
200 x 200 - 2000 x 1500 mm. Größere Abmessungen auf Anfrage.
8.4 Antriebe
Antriebsauswahl siehe folgende Kapitel
15.1 – Antrieb im Schacht – AS
15.2 – Antriebe auf Flursäule – AF
15.3 – Antriebe auf Traverse – AT
