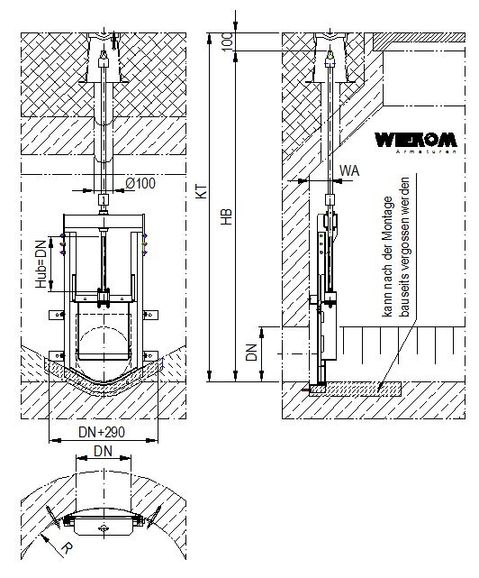

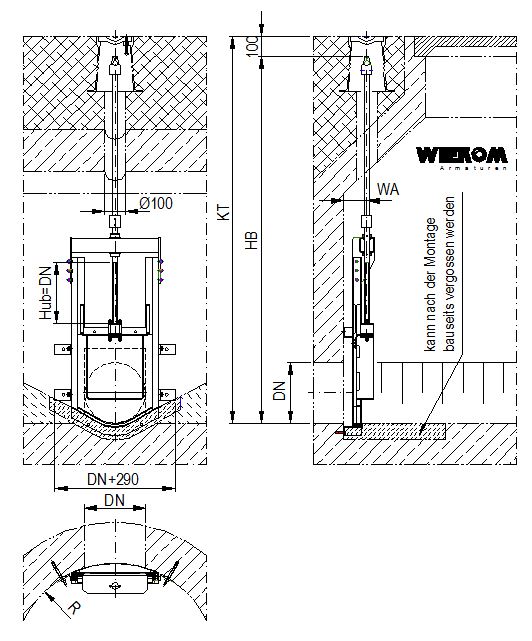

Zeichnungen
Detail Seitenrahmen
Detail Sohlprofil
Beschreibung

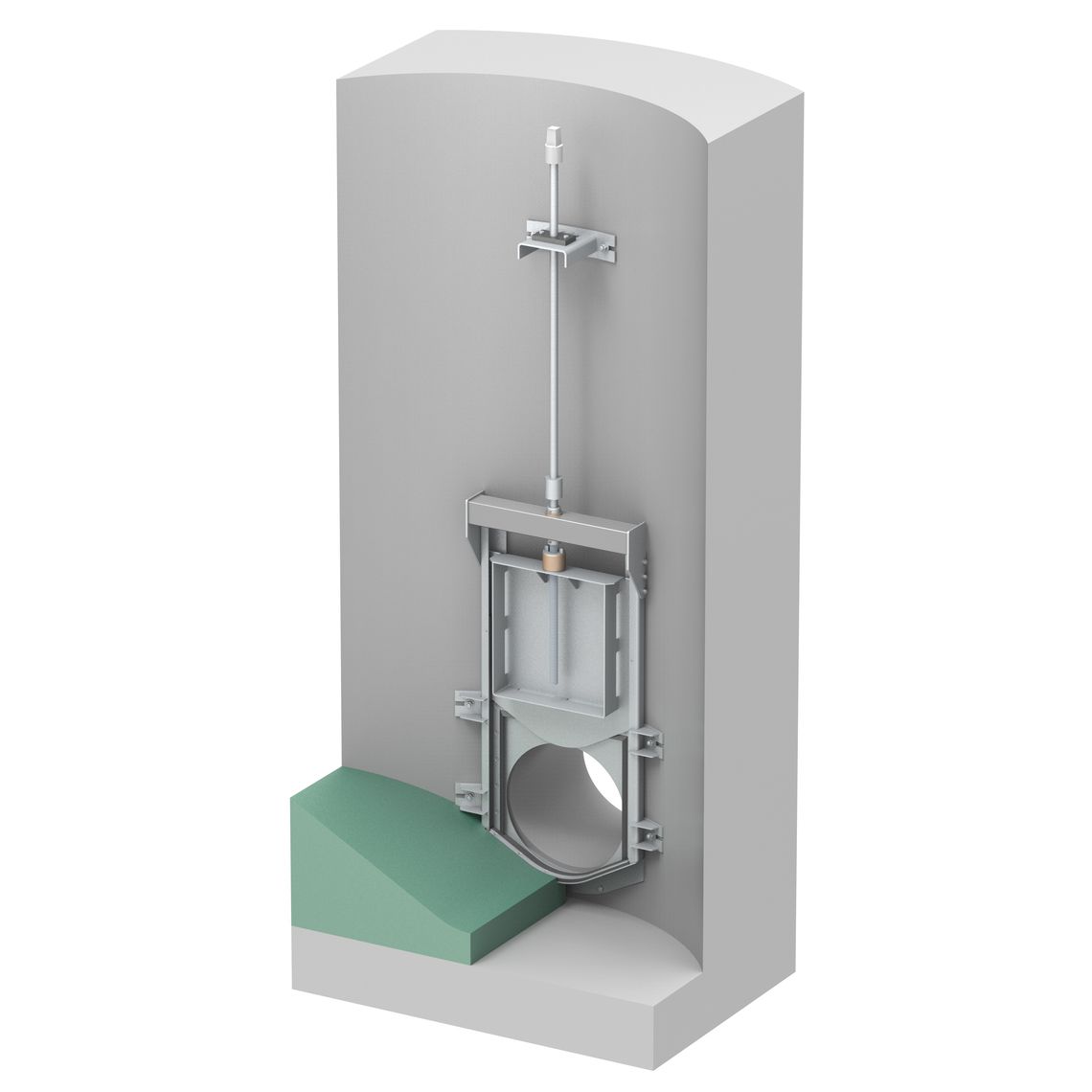

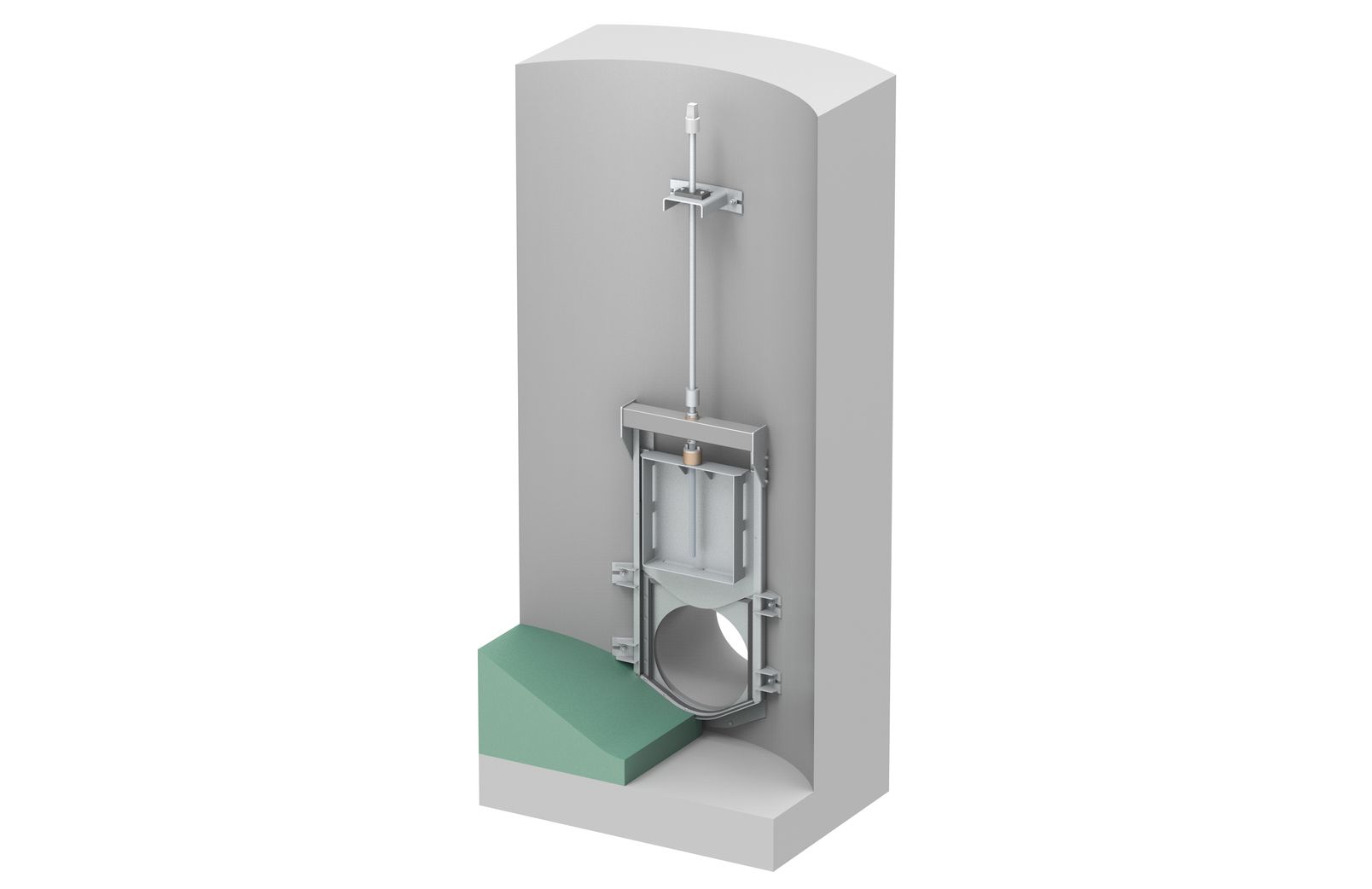

10.1 Einsatz

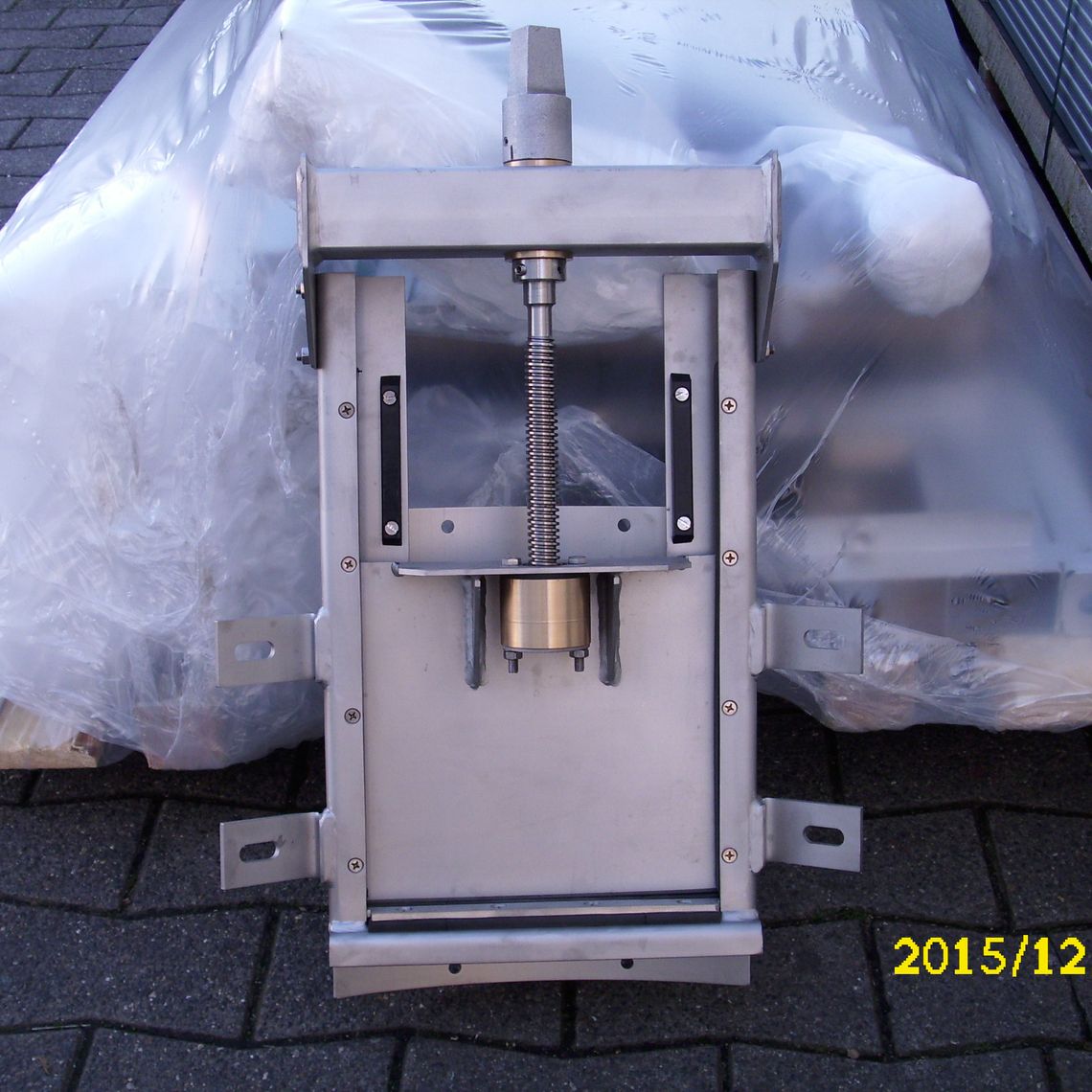

Absperrarmatur für runde Öffnungen in runden Schächten. AUF – ZU, sowie REGEL –
Funktion, d.h. in jeder Zwischenstellung dicht. Wasserdruck auf Vorder- und Rückseite
möglich.

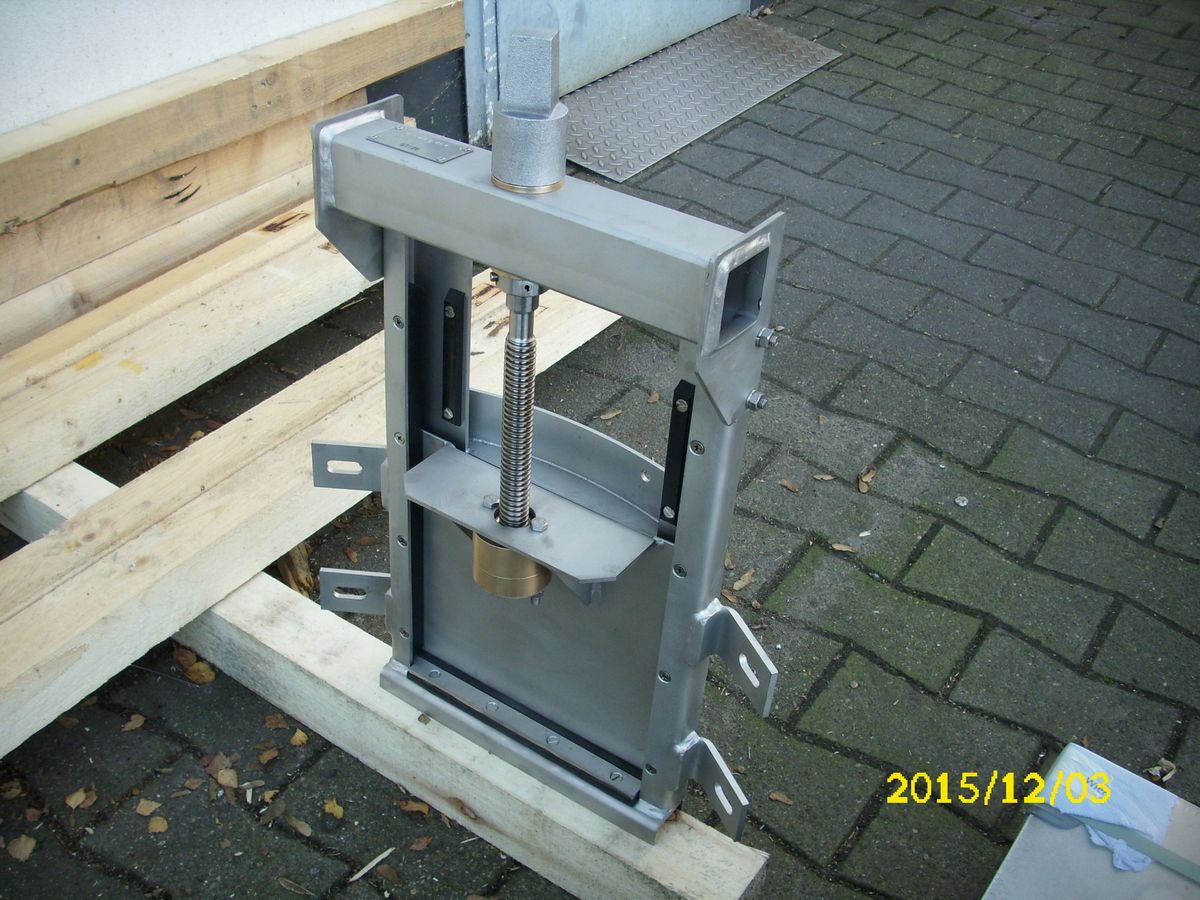

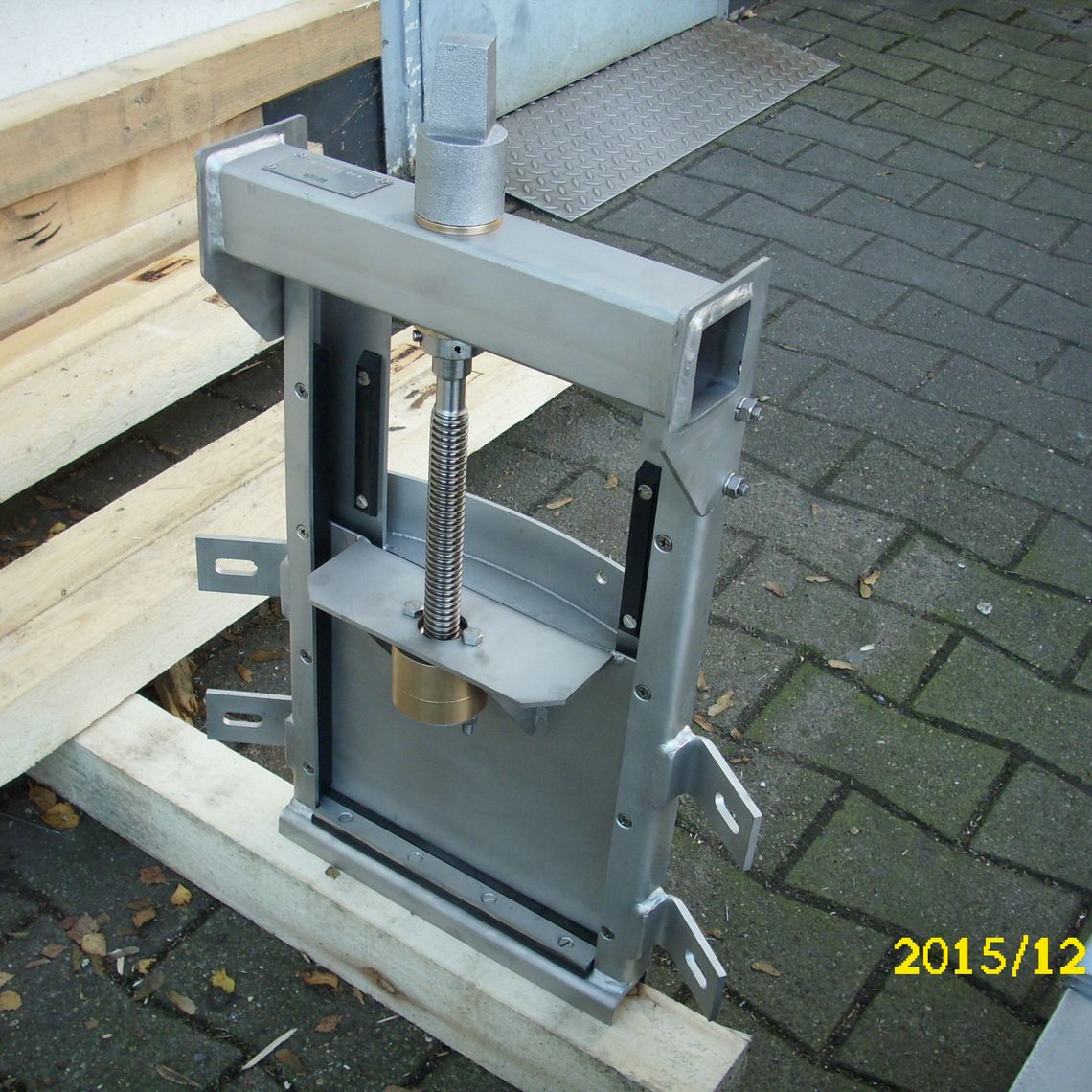

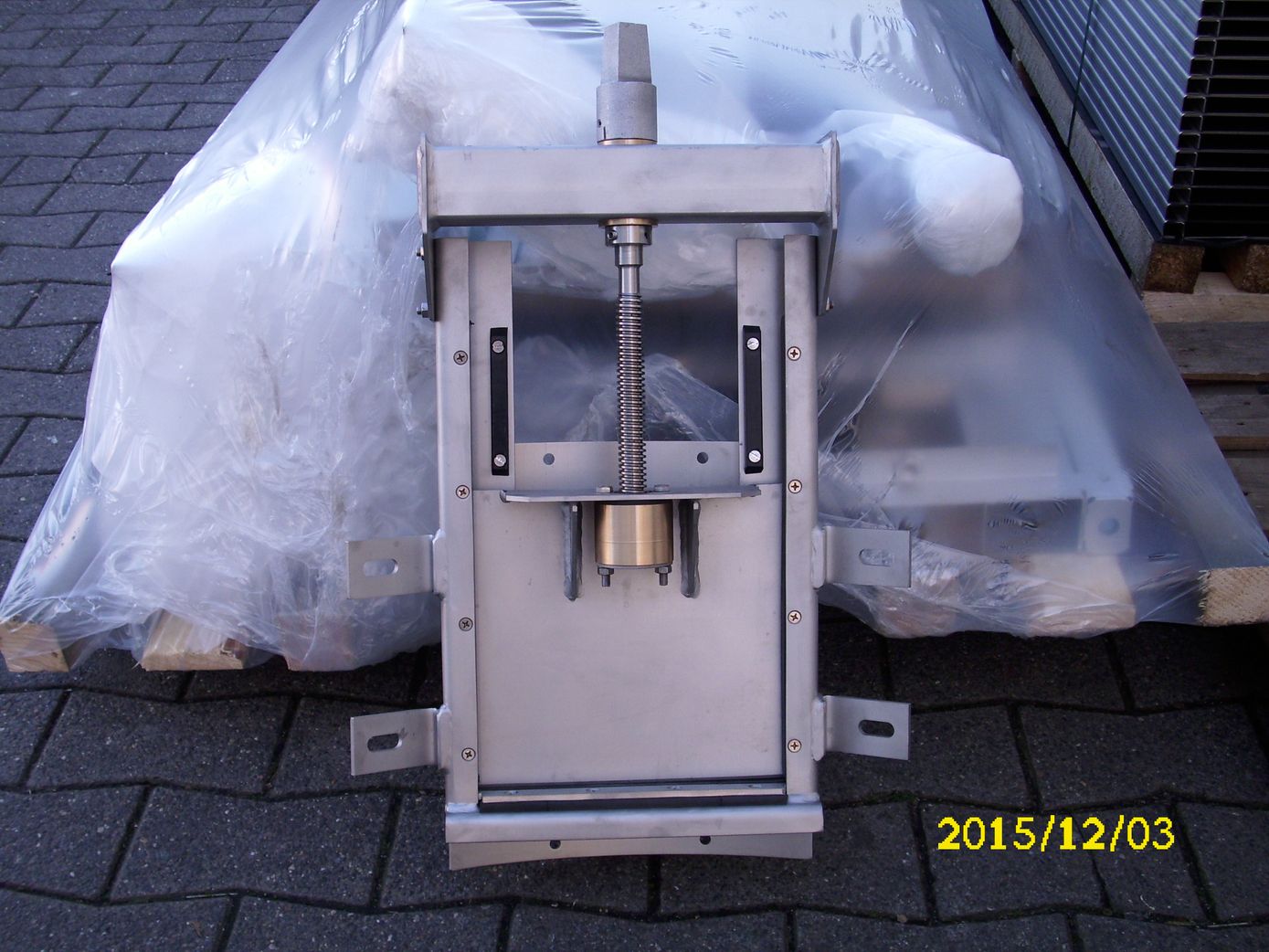

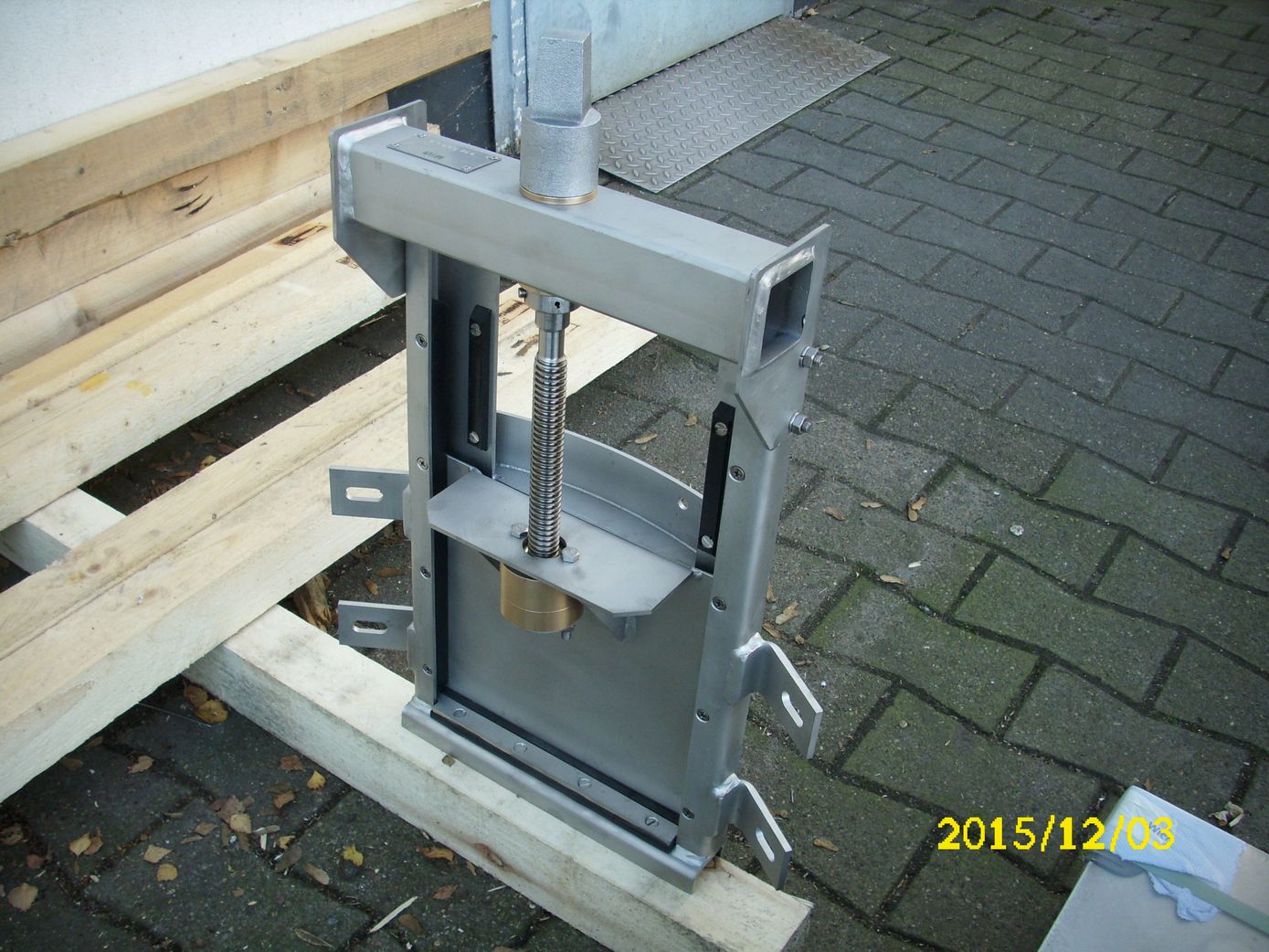

10.2 Konstruktionsmerkmale
Rahmen entsprechend dem Schachtdurchmesser gebogen, zum Andübeln an eine runde
Betonwand. Mit allseitig umlaufender, austauschbarer Profildichtung im Rahmen. Verpressung
der Dichtung über Gleitleisten. Die Abdichtung zwischen Rahmen und Bauwerk erfolgt über
eine einseitig selbstklebende Moosgummidichtung (im Lieferumfang). Befestigungsmaterial
bitte separat bestellen.
Antrieb über Trapezgewindespindel.
10.3 Nennweiten
DN 150 – DN 500. Größere Abmessungen auf Anfrage.
10.4 Antriebe
Antriebsauswahl siehe Kapitel
15.1 – Antrieb im Schacht – AS
15.2 – Antriebe auf Flursäule – AF
