Abbildung
17.1 Beschreibung
Das Modell EB ist ein beidseitig dichtender Plattenschieber, welcher für Anwendungen in der Abwasseraufbereitung konzipiert wurde. Der Plattenschieber kann bis zum angegebenen Betriebdruck auch als Endschieber eingesetzt werden. Das Design des Gehäuses und des Sitzes gewährleisten ein verstopfungsfreies Schließen bei gelösten Feststoffen in Bereichen wie: Kläranlagen, Schlamm- und Regenwasserbehandlung.
17.2 Nennweiten / Baulängen
DN 50 bis DN 1200. Größere Durchmesser auf Anfrage. Baulänge gemäß EN 558-1, Tabelle 1, Grundreihe 20 (ehem. DIN 3202 K1) bis DN 500, ab DN 600 nach Werksnorm. Flanschanschluss nach DIN 2501 / PN 10 mit im Gehäuse integrierten Flanschdichtungen für Vorschweißflansche nach DIN 2632 / PN 10 und Bördelflansche nach DIN 2642 / PN 10. Fertigung nach ATEX, Direktive 94 / 9/ CE, Gruppe II, Kategorie 3, Zone 2 und 22.
17.3 Betriebsdrücke
DN 50 | bis | DN 250 | 10 | bar |
DN 300 | bis | DN 400 | 6 | bar |
DN 450 | bis | 5 | bar | |
DN 500 | bis | DN 600 | 4 | bar |
DN 700 | bis | DN 1200 | 2 | bar |
17.4 Material
Gehäuse: | GG 25 (EN-GJL-250) | (Standard) | |
Platte: | Edelstahl 1.4571 |
| |
Spindel: | Edelstahl 1.4305 |
| |
Spindelmutter: | Messing oder RG7 |
| |
Sitz: | EPDM |
| |
Packung: | Typ ST (PTFE IMprägnierte Synthetikfaser) |
| |
Aufbaubügel: | Stahl epoxy-beschichtet |
|
Auf Anfrage sind auch andere Werkstoffe/Kombinationen lieferbar.
17.5 Antriebe
Manuelle Antriebe:

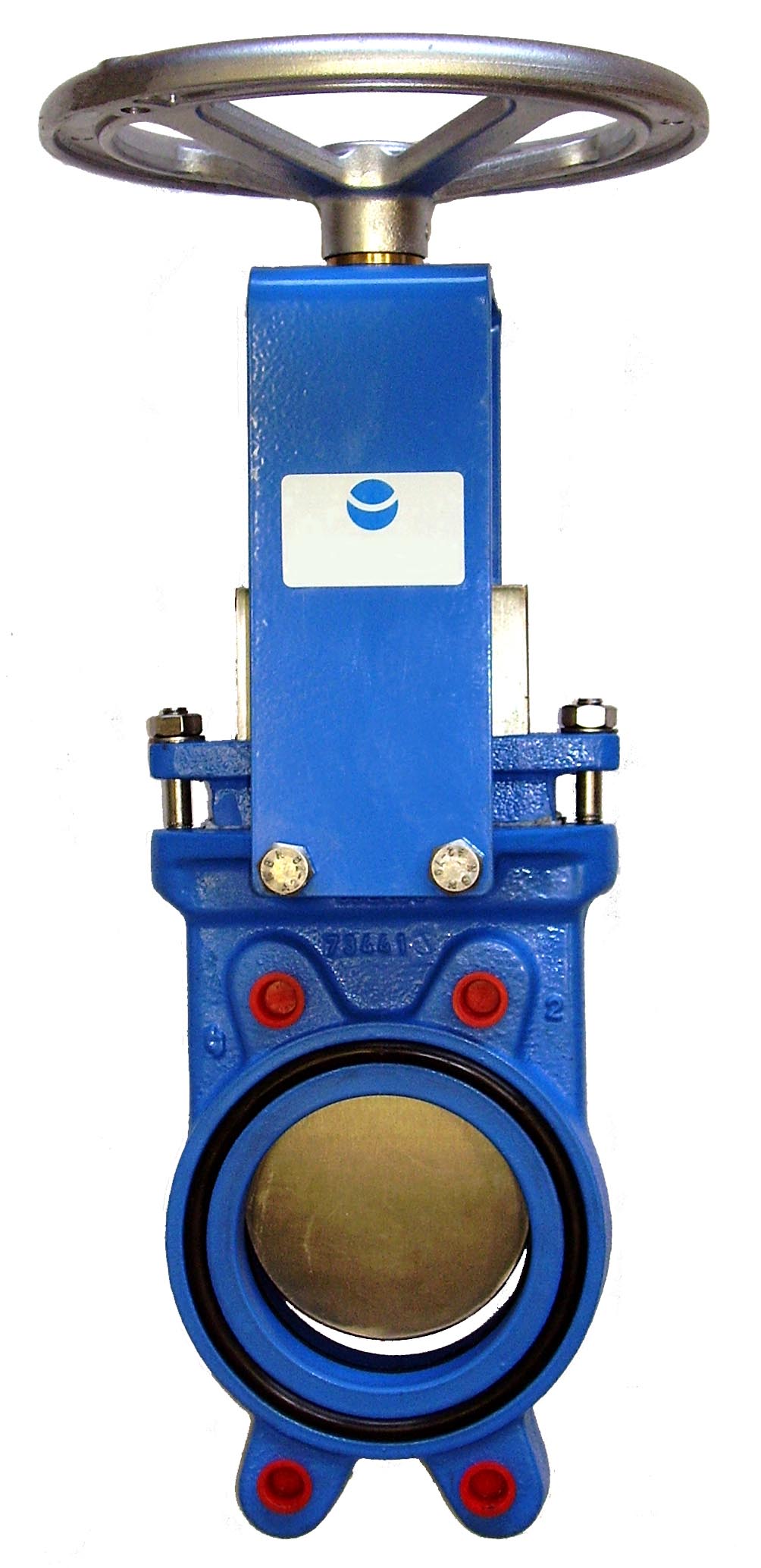

Handrad (nicht steigende Spindel)
Kettenrad (nicht steigende Spindel)
Schnellschlusshebel
Kegelradgetriebe (steig. oder nicht steigende Spindel)
Vierkantschoner (steig. oder nicht steigende Spindel)
Spindelverlängerungen usw.
Automatisierte Schieber:

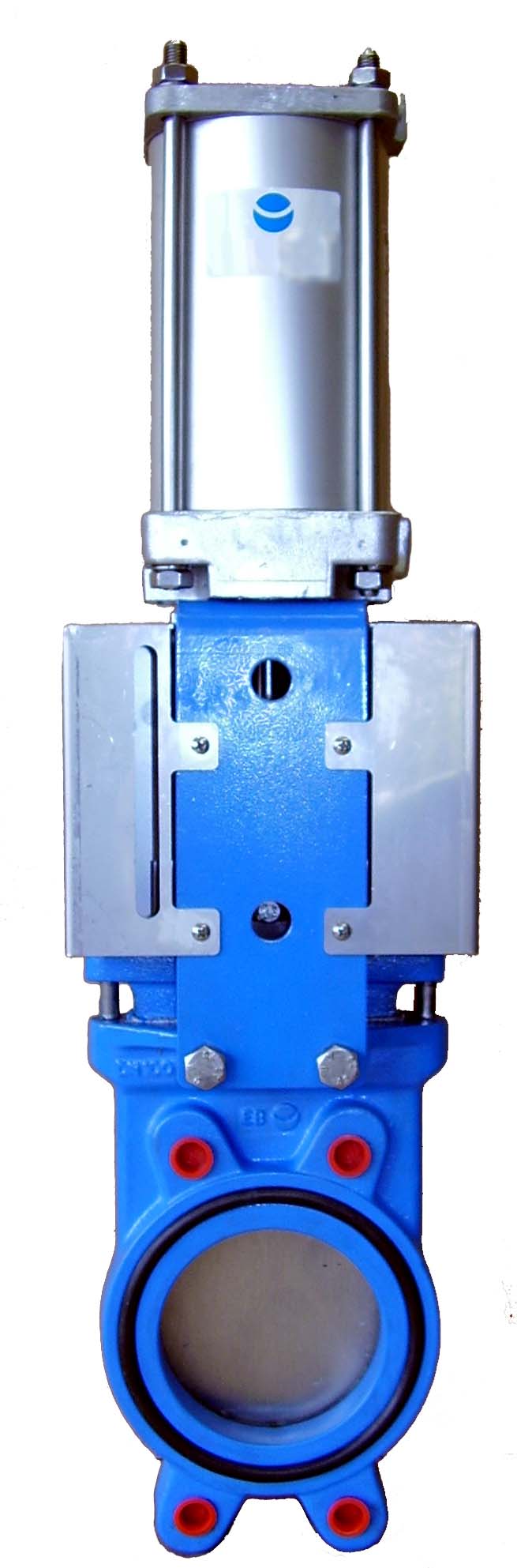

Pneumatischer Zylinder
Elektrisch (steig. oder nicht steigende Spindel)
Hydraulische Zylinder
Flursäulen
Spindel- bzw. Rohrverlängerungen usw.
17.6 Maße
DN | A | B | C | D | E | F | ØG | H | Gewicht (kg) |
50 | 43 | 113 | 124 | 105 | 132 | 78 | 225 | 315 | 8 |
65 | 46 | 128 | 124 | 115 | 149 | 78 | 225 | 342 | 9 |
80 | 46 | 143 | 124 | 124 | 165 | 78 | 225 | 367 | 10 |
100 | 52 | 162 | 124 | 140 | 190 | 78 | 225 | 408 | 12 |
125 | 56 | 181 | 124 | 150 | 214 | 78 | 225 | 442 | 15 |
150 | 56 | 209 | 124 | 170 | 240 | 78 | 225 | 488 | 17 |
200 | 60 | 263 | 142 | 205 | 305 | 92 | 300 | 602 | 30 |
250 | 68 | 315 | 142 | 250 | 360 | 92 | 300 | 702 | 42 |
300 | 78 | 370 | 142 | 290 | 410 | 82 | 300 | 792 | 60 |
350 | 78 | 423 | 193 | 315 | 553 | 82 | 410 | 950 | 90 |
400 | 102 | 480 | 193 | 350 | 603 | 82 | 410 | 1035 | 140 |
450 | 114 | 530 | 197 | 505 | 653 | 82 | 550 | 1240 | 185 |
500 | 127 | 595 | 197 | 450 | 713 | 82 | 550 | 1245 | 204 |
600 | 100 | 700 | 197 | 510 | 813 | 82 | 550 | 1405 | 230 |
700 | 110 | 890 | 398 | 610 | 979 | 147 | 800 | 1736 | 380 |
800 | 110 | 1012 | 320 | 700 | 1076 | 147 | 800 | 1923 | 550 |
900 | 110 | 1112 | 320 | 785 | 1115 | 147 | 800 | 2047 | 680 |
1000 | 110 | 1240 | 320 | 1120 | 1220 | 147 | 800 | 2487 | 800 |
