Zeichnungen

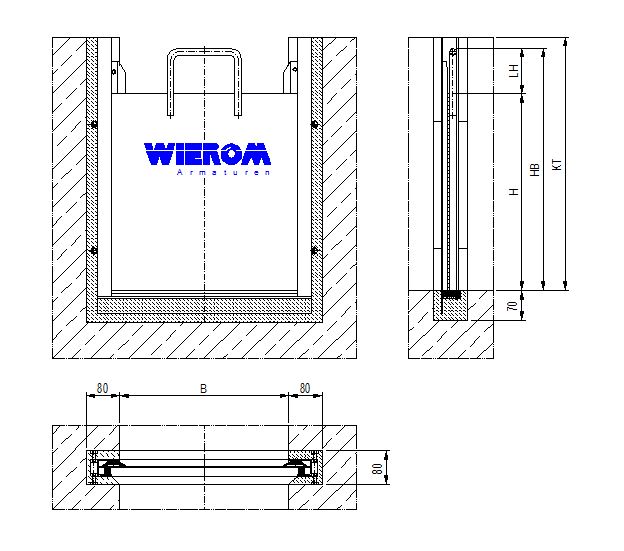

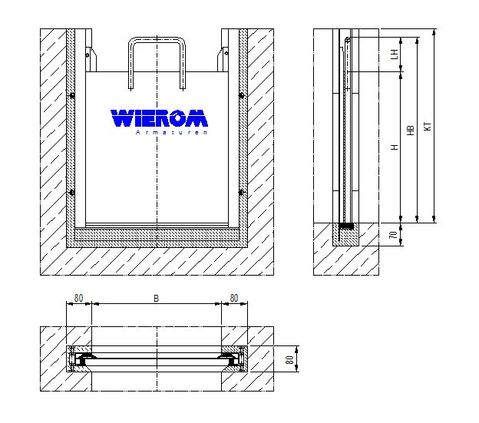

Dargestellte Variante: Steckschütz mit Rahmen R1 (zum einbetonieren) und Tafel T1 (Standard)
Detail Seitenrahmen
Detail Sohlprofil
Beschreibung
3.1 Einsatz
Einfache Absperrvorrichtung für kleinere, offene Gerinne.
3.2 Konstruktionsmerkmale
Geschweißter U-Profilrahmen mit dreiseitig umlaufender, austauschbarer Profildichtung.
1 Handgriff, 100mm lang. > b = 800 mm, 2 Handgriffe. Druckseite beliebig. Nutfreier Sohldurchgang.
3.3 Nennweiten
200 x 200 - 1000 x 1000. Größere Abmessungen auf Anfrage.
3.4 Rahmenvarianten

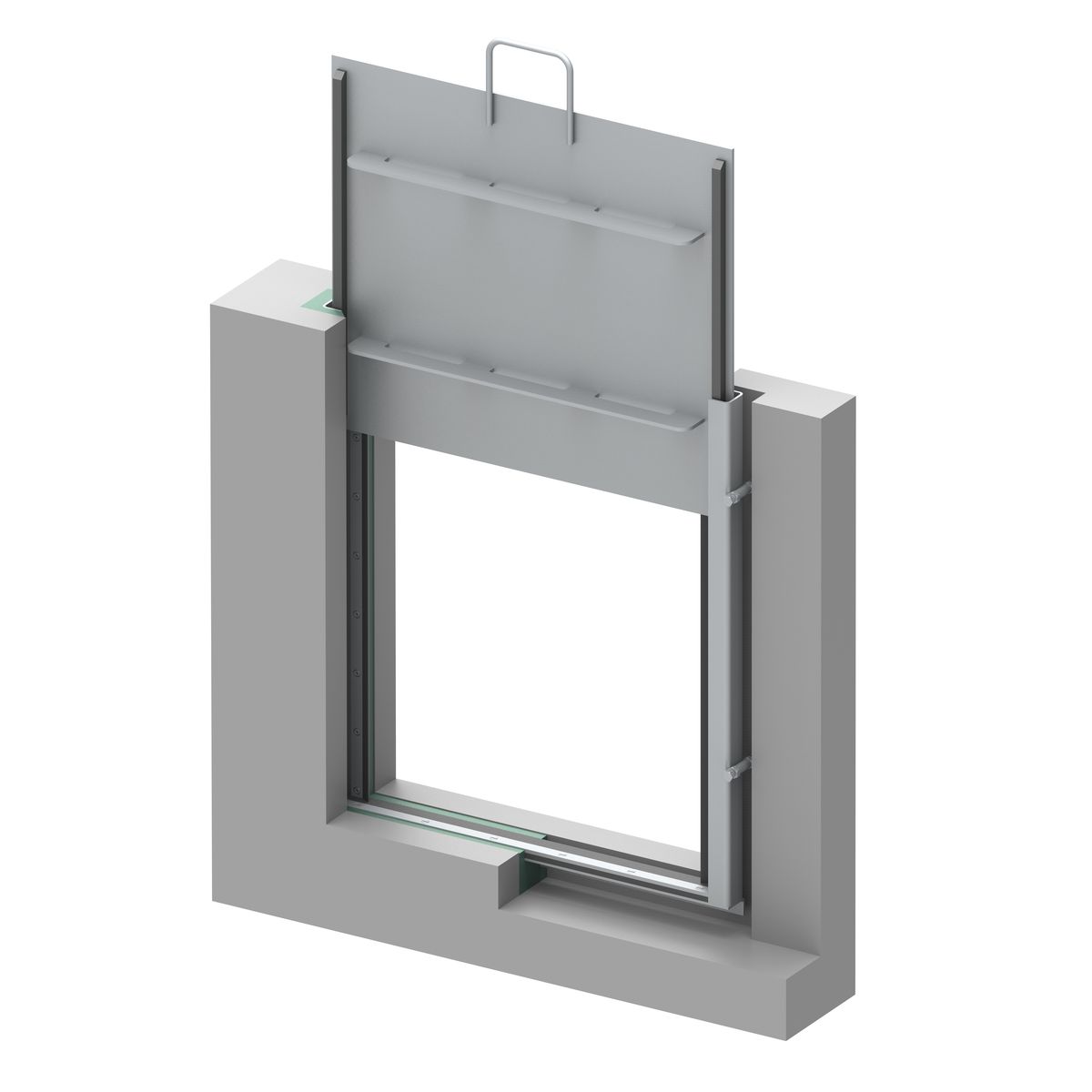

R1 – Grundausführung
Rahmen mit seitlich angesetzten Klemmvorrichtungen zum Arretieren in einer umlaufenden
Aussparung von 80 x 80 mm. Anschließender Verguss mit schwindarmem Vergussbeton.
R2 – Runde Sohle
Rahmen mit rundem Sohlprofil und seitlich angesetzten Klemmvorrichtungen zum Arretieren
in einer umlaufenden Aussparung von 80 x 80 mm. Anschließender Verguss mit schwindarmem
Vergussbeton.

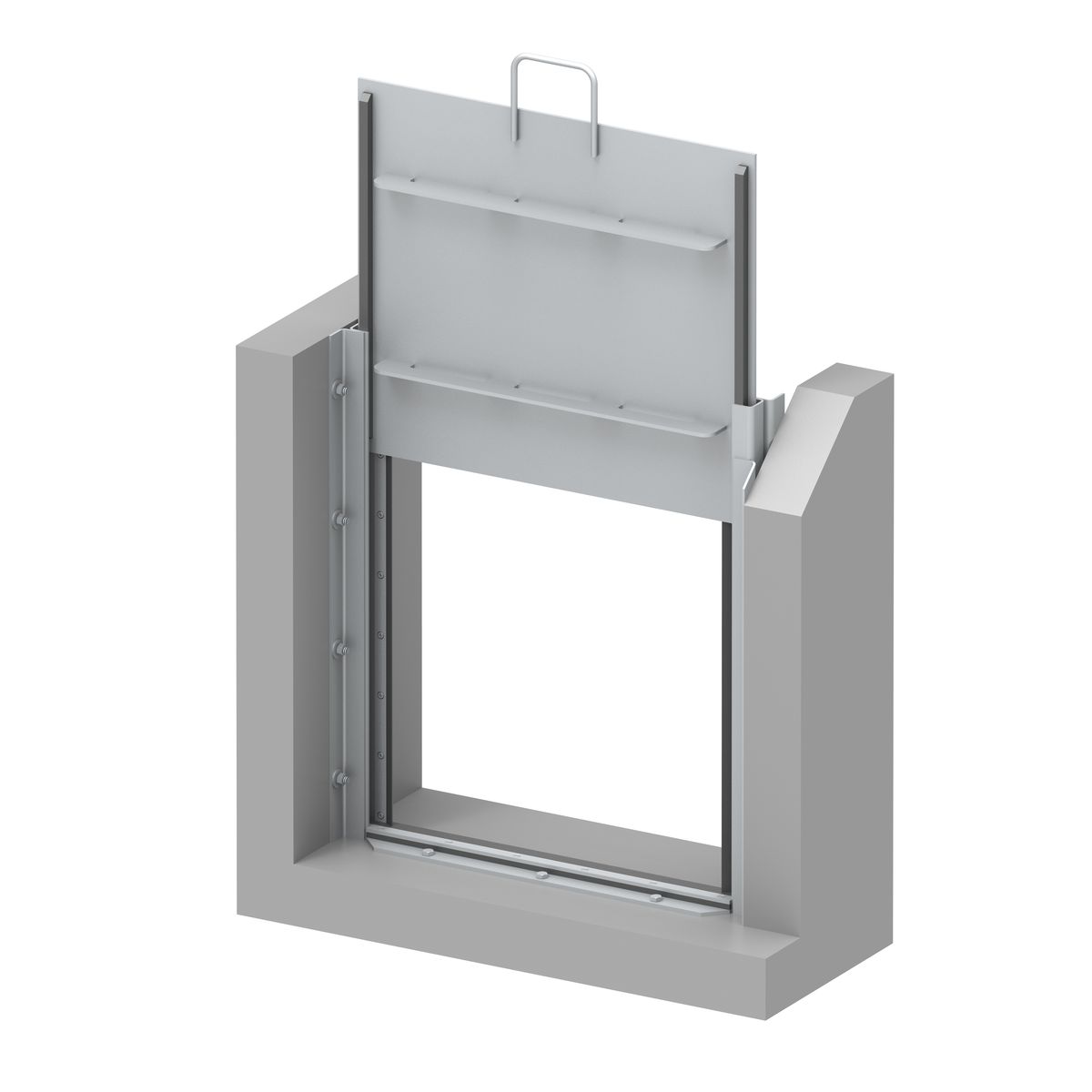

R3 – Rahmen zum Andübeln in die Rinne
Rahmen mit seitlich angesetzten Befestigungswinkeln zum Andübeln in ein Gerinne. Die
Abdichtung zwischen Rahmen und Bauwerk erfolgt durch Verguss des Spaltes zwischen
Rahmen und Gerinnewand. Der Verguss ist bauseits durchzuführen. Befestigungsmaterial
bitte separat bestellen.

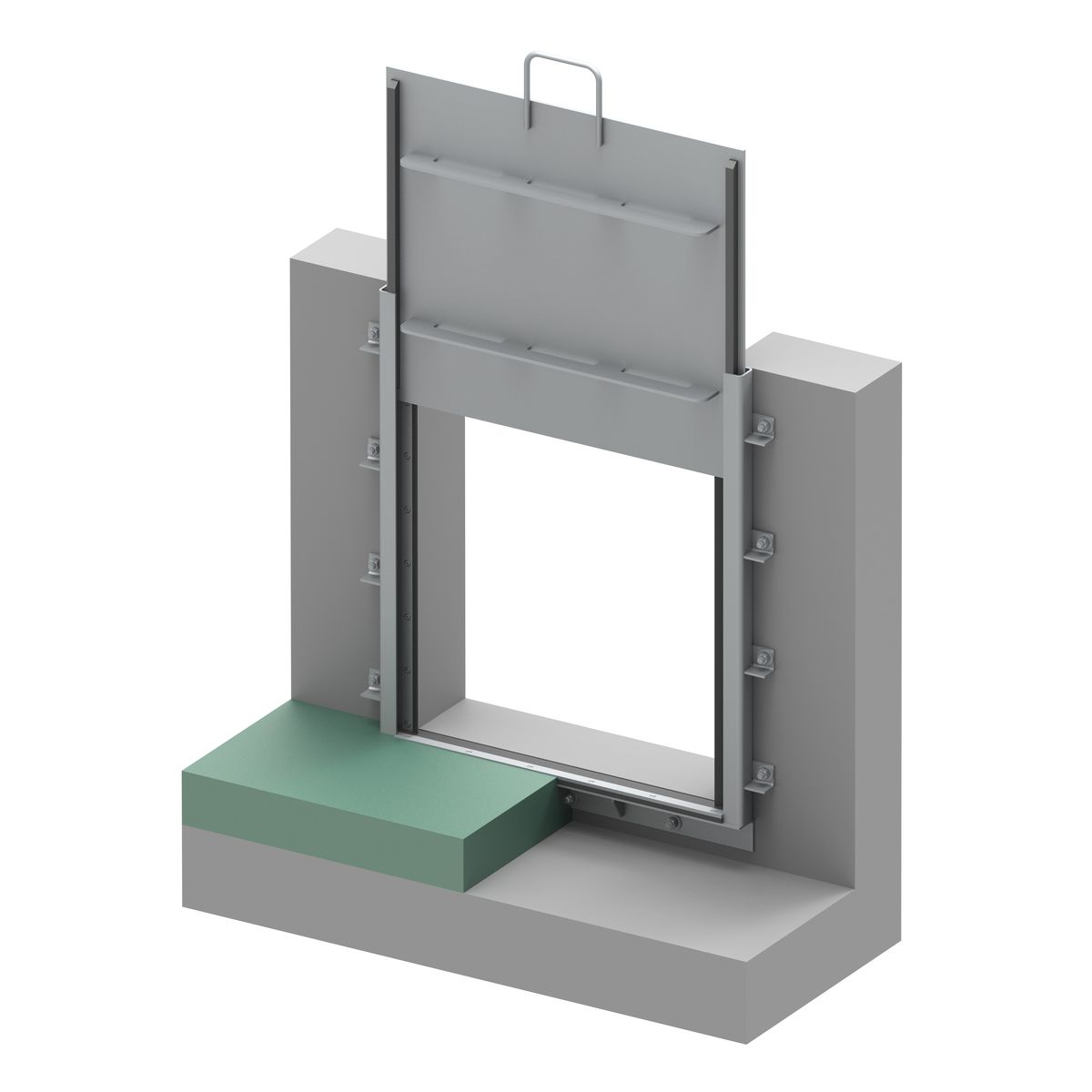

R4 – Rahmen zum Andübeln vor die Rinne
Rahmen mit seitlich angesetzten Befestigungswinkeln zum Andübeln an eine ebene Betonwand.
Die Abdichtung zwischen Rahmen und Bauwerk erfolgt über eine einseitig selbstklebende
Moosgummidichtung (im Lieferumfang). Befestigungsmaterial bitte separat
bestellen.
R5 – Rahmen mit Feststellschraube
Zwei am oberen Rahmenende angebrachte Feststellschrauben ermöglichen eine
Arretierung der Schütztafel in der oberen Stellung.
3.5 Tafelvarianten
T1 - Standard
Schütztafel rechteckig mit einem Handgriff – LH = 100 mm
T2 – Schütztafel mit Dreiecksausschnitt als Messwehr
Die Schütztafel erhält einen Dreiecksausschnitt als Messwehr nach Angaben des Kunden.
Auf Wunsch kann eine Skala angebracht werden.
T3 – Handgriff gekröpft
Um ausreichenden Abstand zu einer evtl. vorhandenen Decke zu gewinnen,
kann der Handgriff gekröpft ausgeführt werden.
T4 – 2 Handgriffe
Standardmäßig werden Schütztafeln ab B= 800 mm mit 2 Handgriffen ausgeführt.
T5 – Verlängerter Handgriff
Handgrifflänge LH größer als 100 mm.
