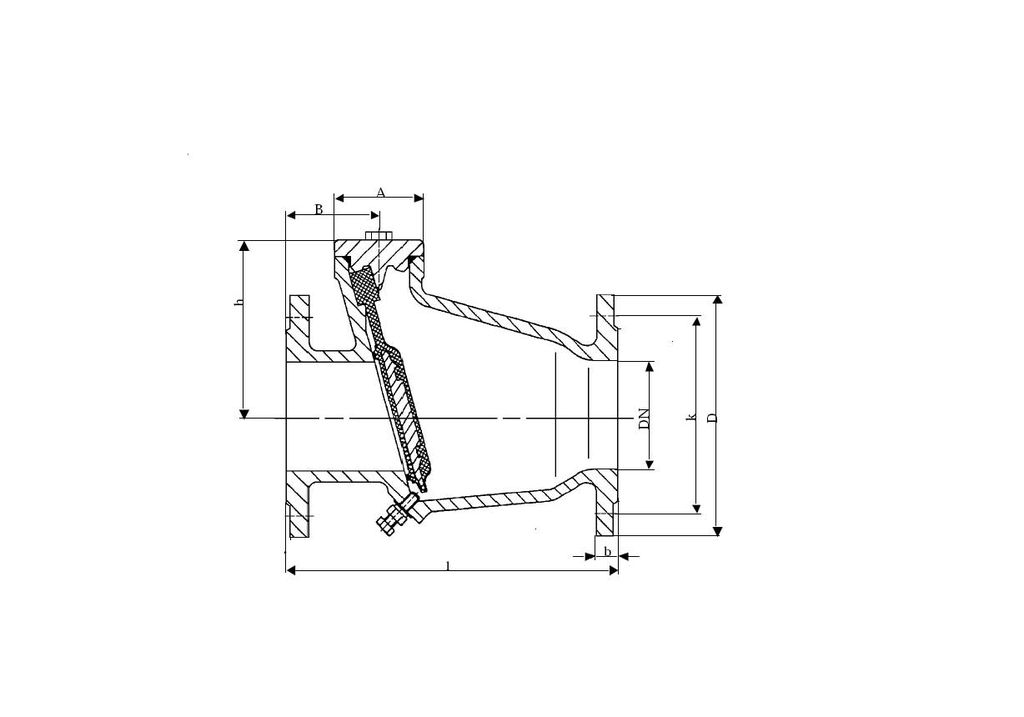

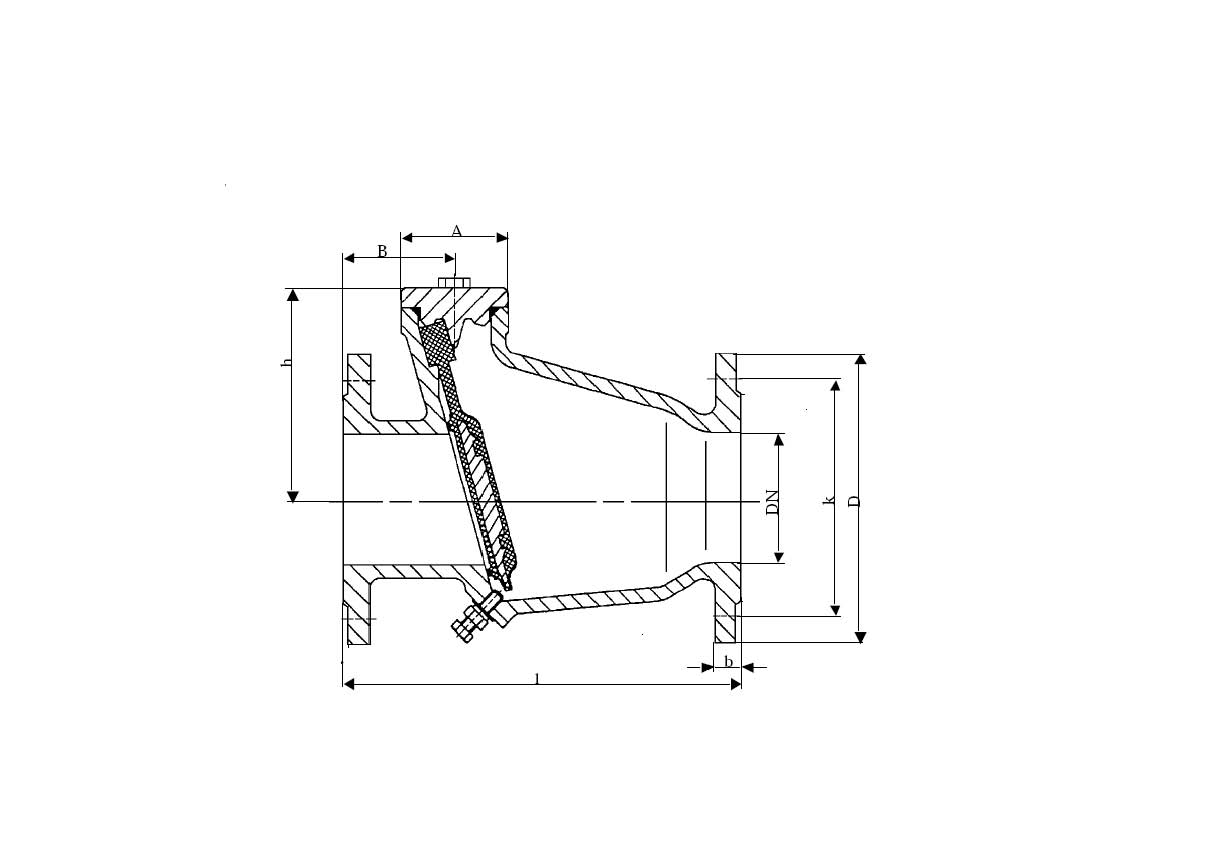

Zeichnung
18.1 Beschreibung
Abwasser-Rückschlagklappe mit glattem Durchgang und ist wartungsfrei, Der Klappensitz ist in einem günstigen Neigungswinkel gefertigt, so dass die Klappe geräuscharm schließt.
Klappe für nicht aggressive Flüssigkeiten.
18.2 Nennweiten / Baulängen
DN 50 bis DN 300
Baulängen nach DIN EN 558-1 GR48, Flanschanschluss und Nenndruck PN 10
18.3 Material
Gehäuse: | bis DN 200 GG25 (EN-GJL-250) | (Standard) |
ab DN 250 GGG 50 (EN GJS-500-7) | (Standard) | |
Klappe: | EPDM | (Standard) |
Dichtung: | EPDM | (Standard) |
Deckel: | GG 25 (EN-GJL-250) | (Standard) |
Skt.-Schraube | A2 | (Standard) |
Skt.-Mutter | A2 | (Standard) |
Anlüfteschraube: | A4 | (Standard) |
Beschichtung: | EKB>200µ | (Standard) |
18.6 Maße
DN | D | k | d4 | I | h | A | B | n | d2 | b | f | Zeta | Gewicht (kg) |
50 | 165 | 125 | 102 | 200 | 123 | 66 | 65 | 4 | 18 | 20 | 3 | 1,4 | 10,5 |
65 | 185 | 145 | 122 | 240 | 133 | 76 | 4 | 18 | 20 | 3 | 1,4 | 14,5 | |
80 | 200 | 160 | 138 | 260 | 147 | 82 | 8 | 18 | 22 | 3 | 1,4 | 16,5 | |
100 | 220 | 180 | 158 | 300 | 161 | 83 | 8 | 18 | 24 | 3 | 1,4 | 23,5 | |
125 | 250 | 210 | 188 | 350 | 195 | 87 | 8 | 18 | 24 | 3 | 1,35 | 36,5 | |
150 | 285 | 140 | 212 | 400 | 216 | 31,5 | 8 | 22 | 24 | 3 | 1,35 | 48 | |
200 | 340 | 295 | 268 | 500 | 255 | 118 | 8 | 22 | 26 | 4 | 1,4 | 94 | |
250 | 295 | 350 | 320 | 600 | 315 | 12 | 23 | 24 | 3 | 131 | |||
300 | 445 | 400 | 370 | 700 | 335 | 12 | 23 | 27 | 4 | 175 |
