Darstellung
19.1 Beschreibung

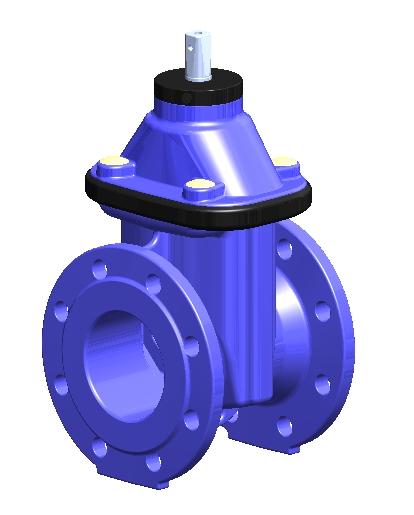

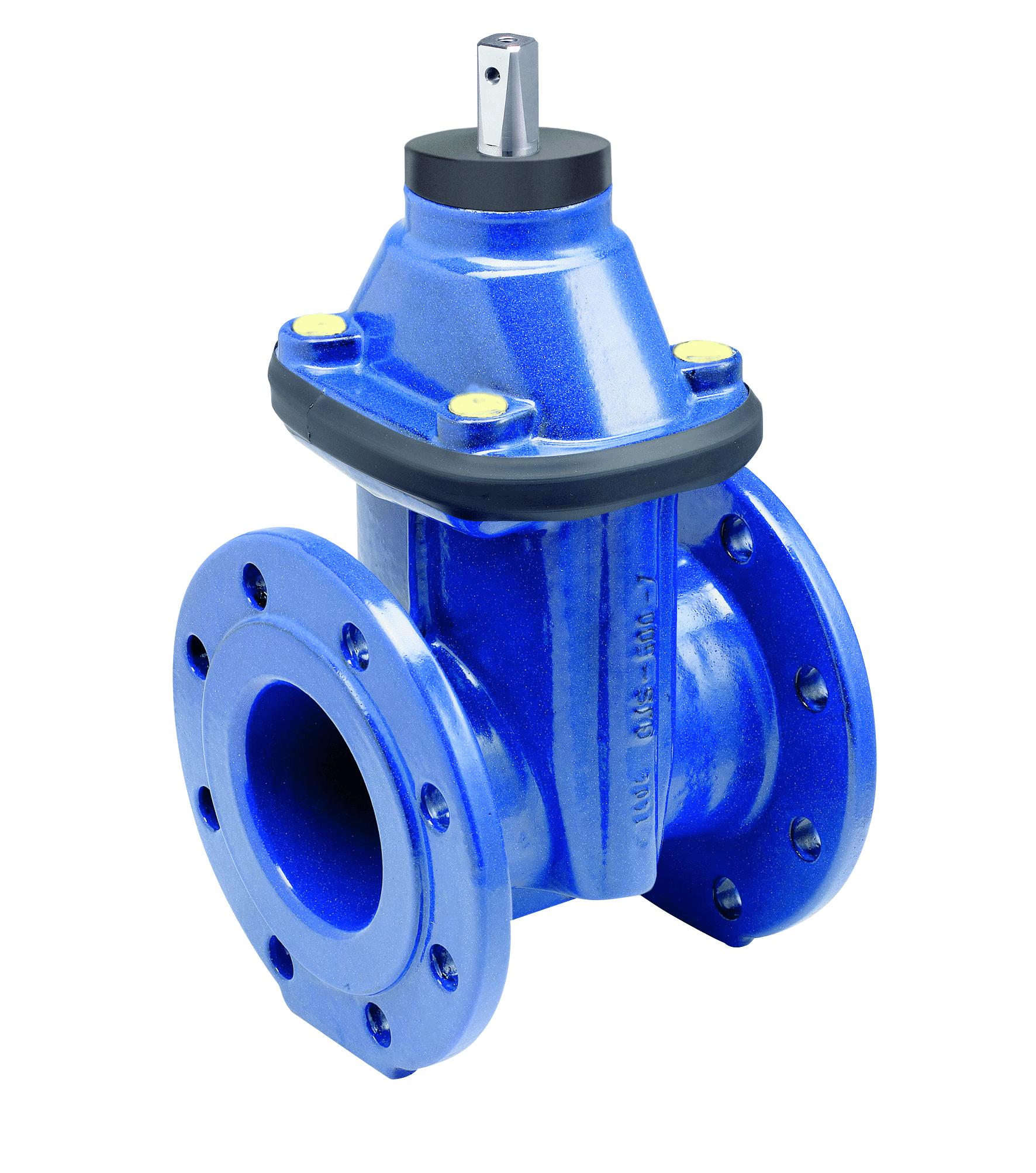

Keiloval-/Keilflachschieber nach DIN EN 1074 1 + 2, Baulänge nach EN 558-1 Grundreihe 15 bzw. Grundreihe 14, zum Einsatz für Trink- bzw. Abwasserwasser und neutrale Flüssigkeiten mit verschiedenen Antriebsmöglichkeiten.
19.2 Nennweiten / Baulängen
Keilovalschieber DN 40 - DN 500, PN 10/PN 16 ab DN 200 PN 10 oder PN 16
Keilflachschieber DN 40 - DN 300, PN 10/PN 16 ab DN 200 PN 10 oder PN 16
19.3 Betriebsdruck/Nenndruck
Druck PN 10/PN 16, Prüfung Abschluss PN, Gehäuse PN*1,5
19.4 Material
| Gehäuse: | GGG 50 (EN-GJS-500-7) | (Standard) |
| Spindel: | nichtrostendem Stahl X20Cr13 | (Standard) |
| Dichtung: | EPDM | (Standard) |
| O-Ringe: | NBR | (Standard) |
| Keil: | GGG 50 (EN-GJS-500-7), EPDM gummiert | (Standard) |
| Gehäuseschrauben: | A2 versenkt und versiegelt | (Standard) |
| Beschichtung | EKB | (Standard) |
| (Standard) |
Andere Materialien (z. B. Beschichtung Email) auf Anfrage.
Für Abwasser erhalten Sie die Schieber mit Spindeln aus Werkstoff Edelstahl 1.4404
19.5 Antriebe
Handrad, Einbaugarnituren, E-Antriebe, Vierkantschoner und Bedienungsschlüssel
