Zeichnungen

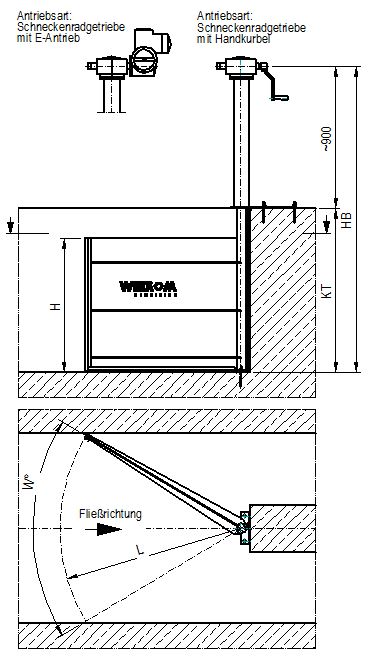

13.1 VEZ 1 Verteilerzunge mit Antrieb im Drehpunkt

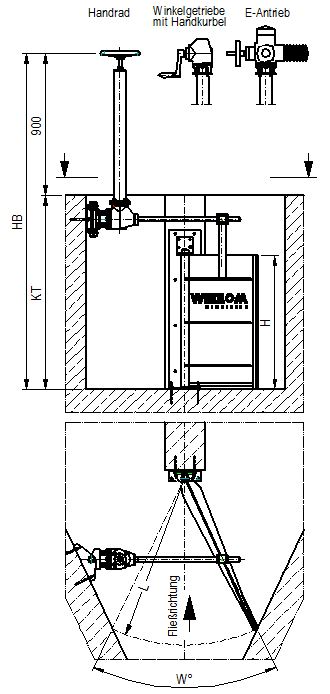

13.2 VEZ 2 Verteilerzunge mit seitlichem Antrieb
Beschreibung
13.3 Einsatz
Umlenken und Verteilen eines Wasserstromes in einem offenen Gerinne. Anströmung von vorne.
13.4 Konstruktionsmerkmale
Rahmen zum Andübeln auf die Gerinnesohle bzw. an die Schachtwand. Die Verteilerzunge ist
durch Wellenenden beweglich in Rotgussbuchsen gelagert. Die Abdichtung zum Gerinne erfolgt
über austauschbare Profildichtungen aus EPDM.
Befestigungsmaterial bitte separat bestellen.

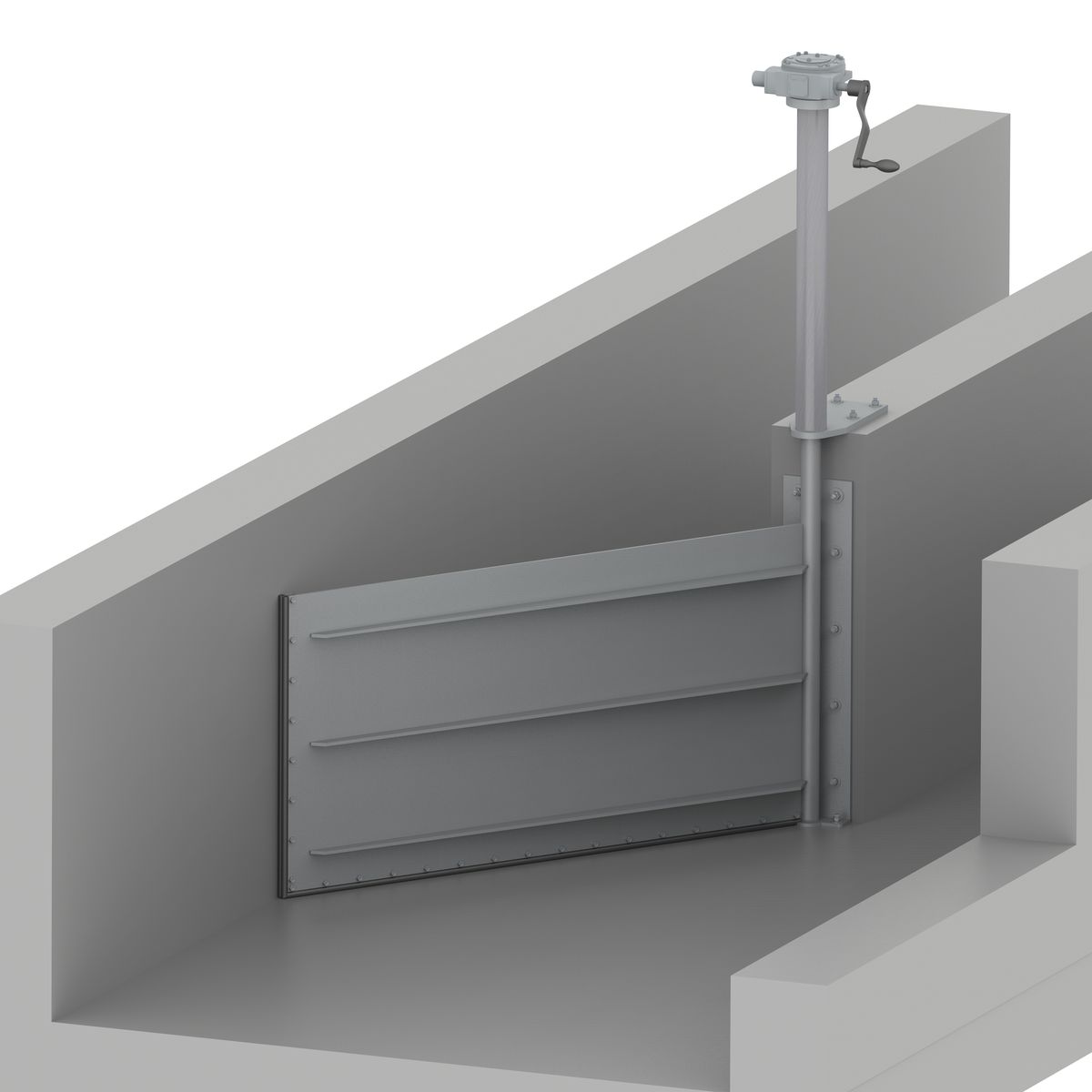

13.4.1 VEZ 1
Der Antrieb erfolgt im Drehpunkt über ein Schneckengetriebe mit Handkurbel oder Elektroantrieb.

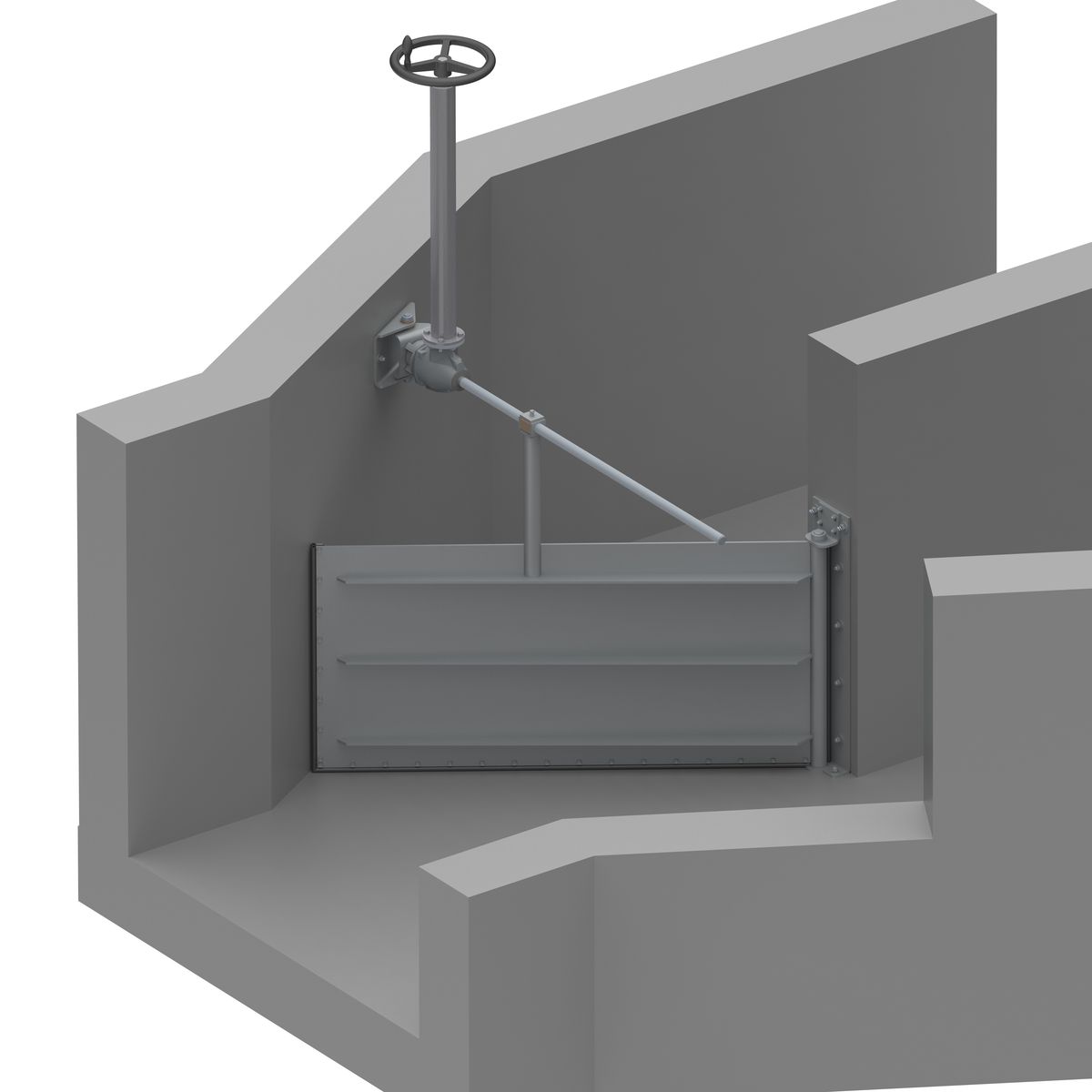

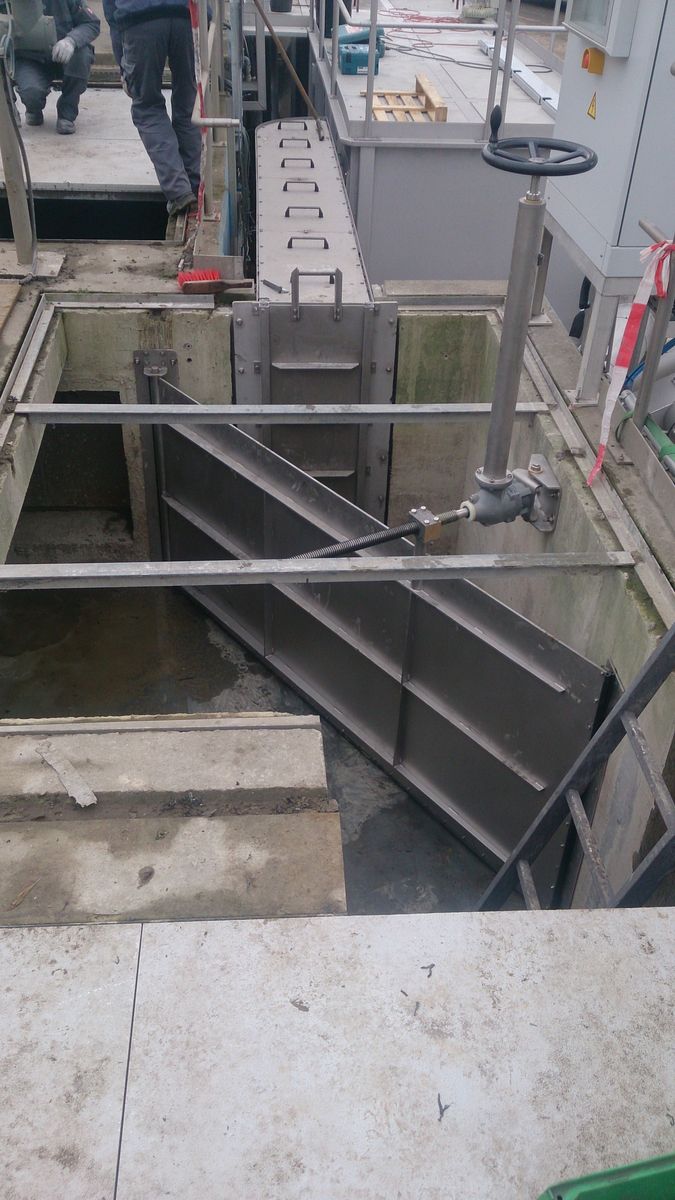

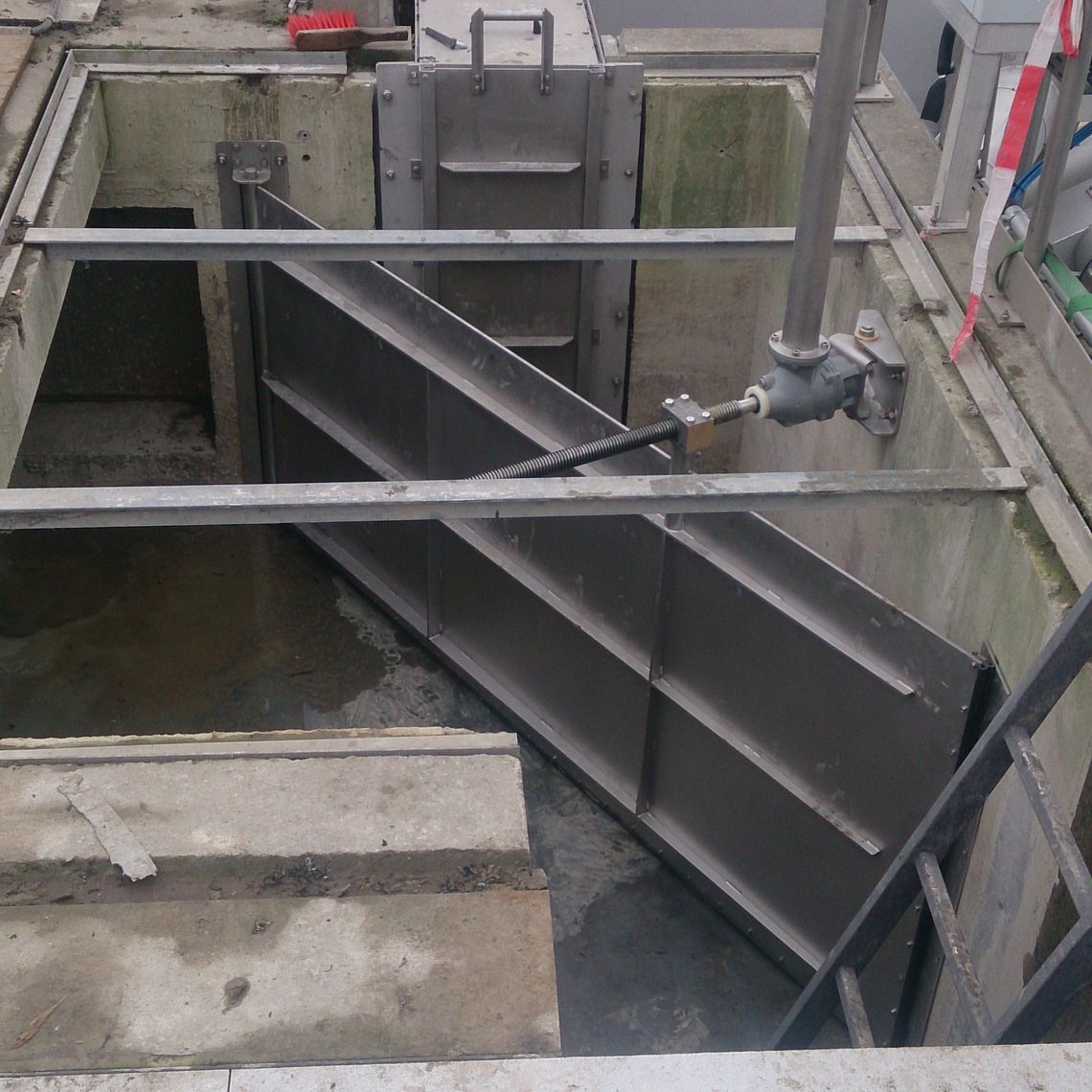

13.4.2 VEZ 2
Der Antrieb erfolgt von der Seite über eine Trapezgewindespindel mit Flursäule und Handrad
oder E-Antrieb bzw. Winkelgetriebe mit Handkurbel.
13.4.3 Baugrößen
300 x 300 – 2000 x 2000 mm. Größere Ausführungen auf Anfrage.
