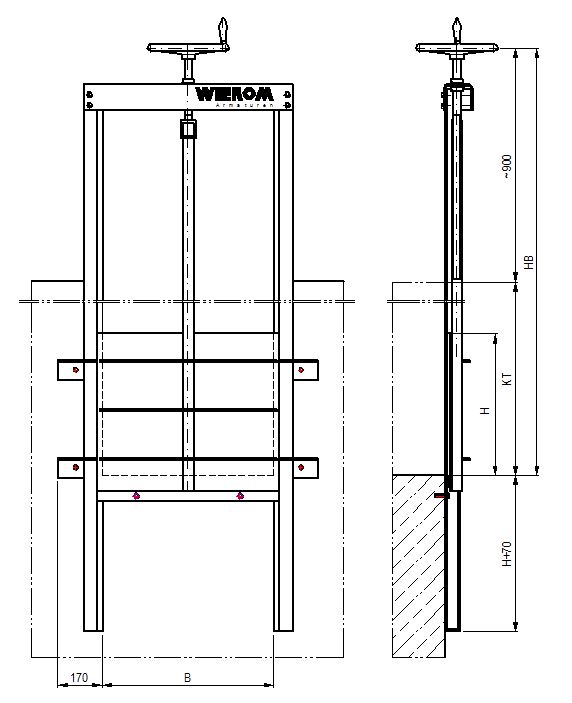

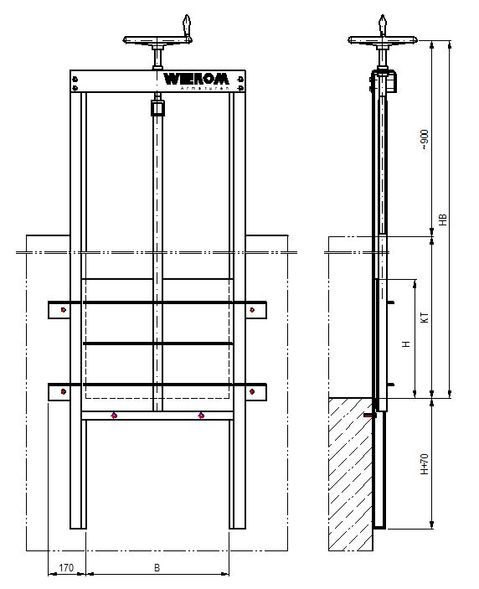

Zeichnungen

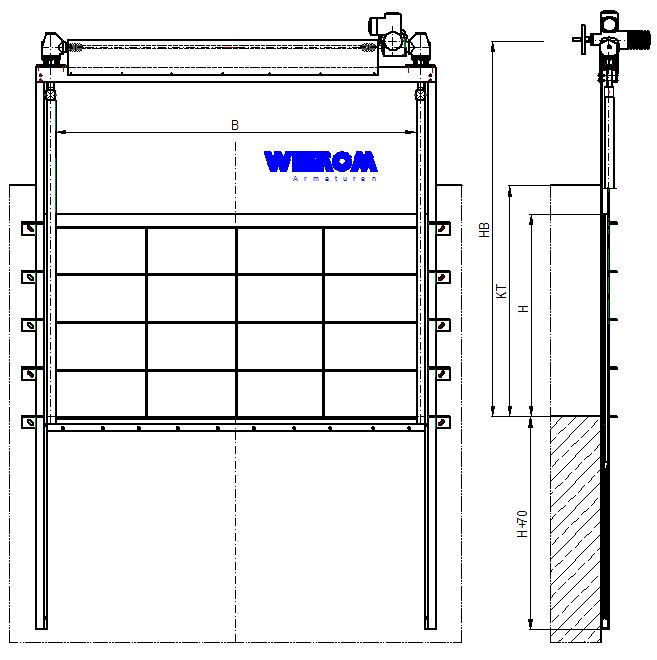

Dargestellte Variante: ABRS
Detail Seitenrahmen
Detail Scheitelblech
Beschreibung
7.1 Einsatz
Absperr- und Regelarmatur für offene Gerinne. AUF – ZU sowie REGEL – Funktion.
Wasserdruck auf Vorder- und Rückseite möglich.
7.2 Konstruktionsmerkmale
Gekanteter U-Profilrahmen mit seitlich angesetzten Befestigungslaschen zum Andübeln an eine
ebene Betonwand. Schütztafel belastungsgemäß verstärkt. Seitlich und unten austauschbare
Profildichtung im Rahmen. Verpressung der Dichtung über Gleitleisten im Rahmen. Die Abdichtung
zwischen Rahmen und Bauwerk erfolgt über eine einseitig selbstklebende Moosgummidichtung
(im Lieferumfang). Befestigungsmaterial bitte separat bestellen.
Antrieb über Trapezgewindespindel.
7.3 Nennweiten
200 x 200 – 2500 x 2500 mm. Größere Abmessungen auf Anfrage.

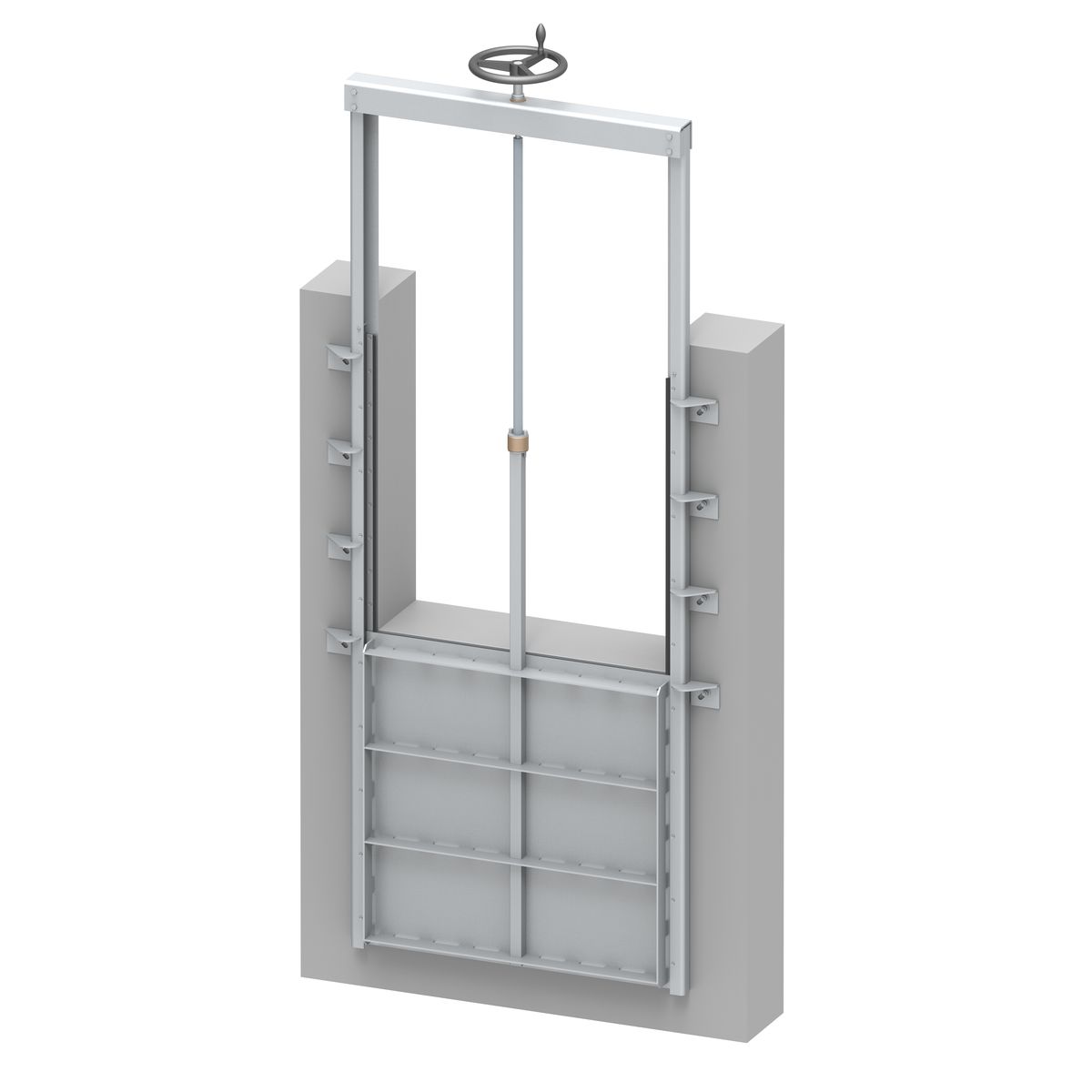

Bild: Absenkrinnenschütz 2-spindelig bei großen Nennweiten
7.4 Antriebe
Antriebsauswahl siehe Antriebe auf Traverse
