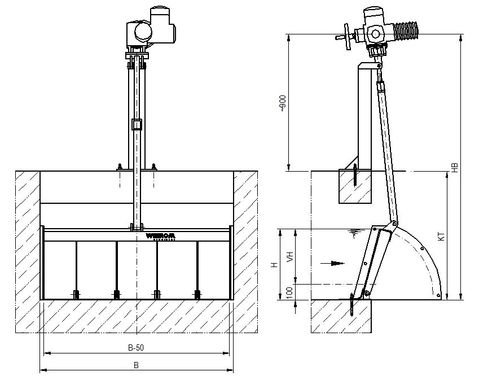

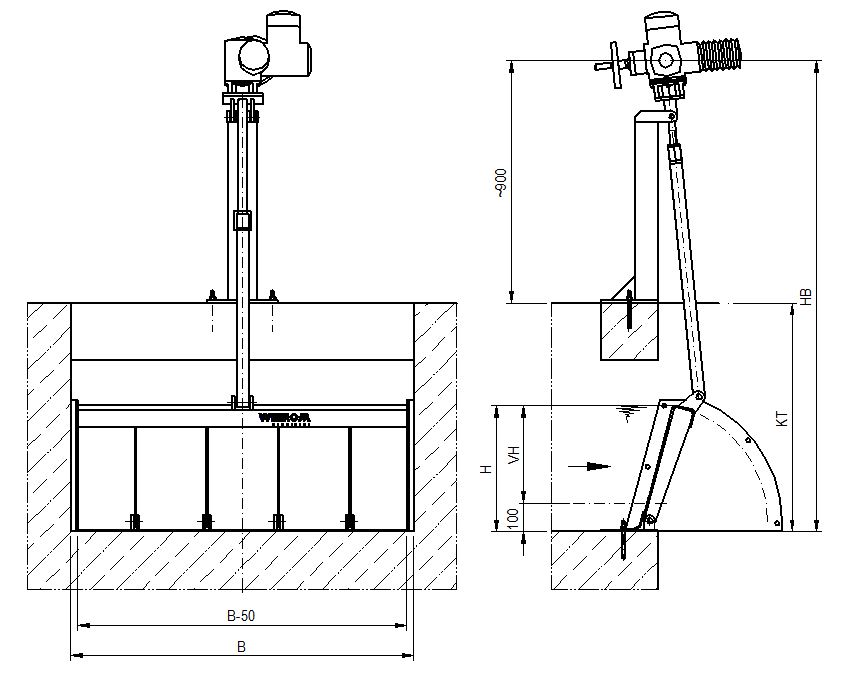

Zeichnungen
Beschreibung
12.1 Einsatz
Regulierung des Wasserspiegels in offenen, rechteckigen Gerinnen oder Öffnungen.
Anströmung von der Rückseite.
12.2 Konstruktionsmerkmale
Rahmen als Schweißkonstruktion zum Andübeln in eine Rinne oder Öffnung. Abdichtung
dreiseitig über austauschbares Flachgummi. Die Abdichtung zwischen Rahmen und Bauwerk
erfolgt an der Sohle über eine einseitig selbstklebende Moosgummidichtung (im Lieferumfang).
Der zwischen Seitenwange und Bauwerk entstehende Spalt wird nach der
Montage bauseits vergossen.
Wehrtafel ausgeführt als stabile Kantkonstruktion, stufenlos verstellbar.
Antrieb über Trapezgewindespindel.
Befestigungsmaterial bitte separat bestellen.
12.3 Nennweiten
500 x 200 - 10000 x 1200 mm. Größere Abmessungen auf Anfrage.
12.4 Antriebe
Antriebsauswahl siehe Kapitel 15.2 – Antriebe auf Flursäule Typ AF 7 – AF 9

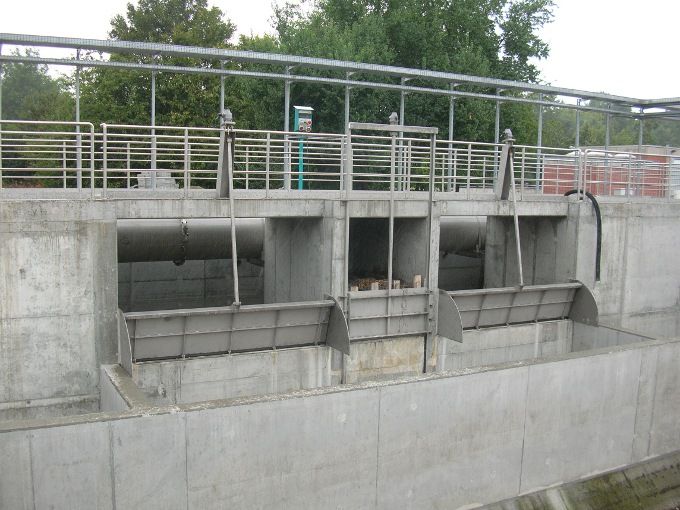

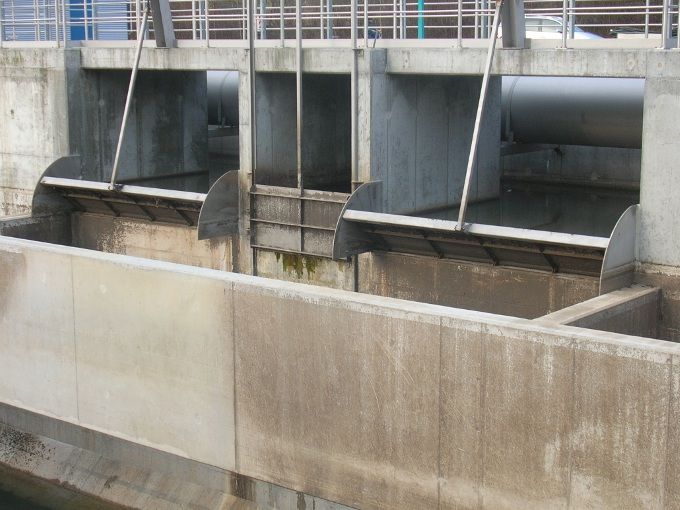

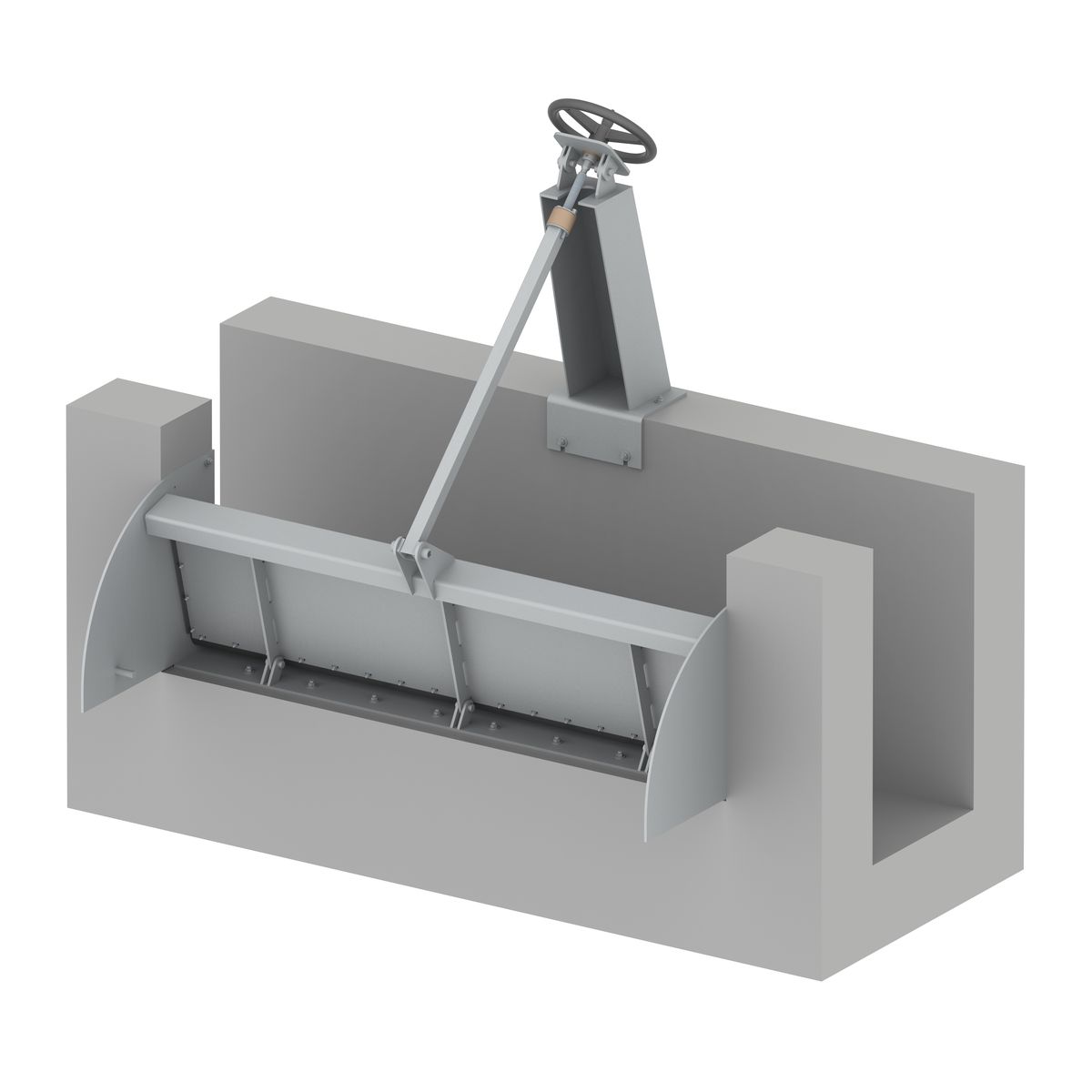

Bildergalerie Überfallwehr (zum vergrößern bitte anklicken)
