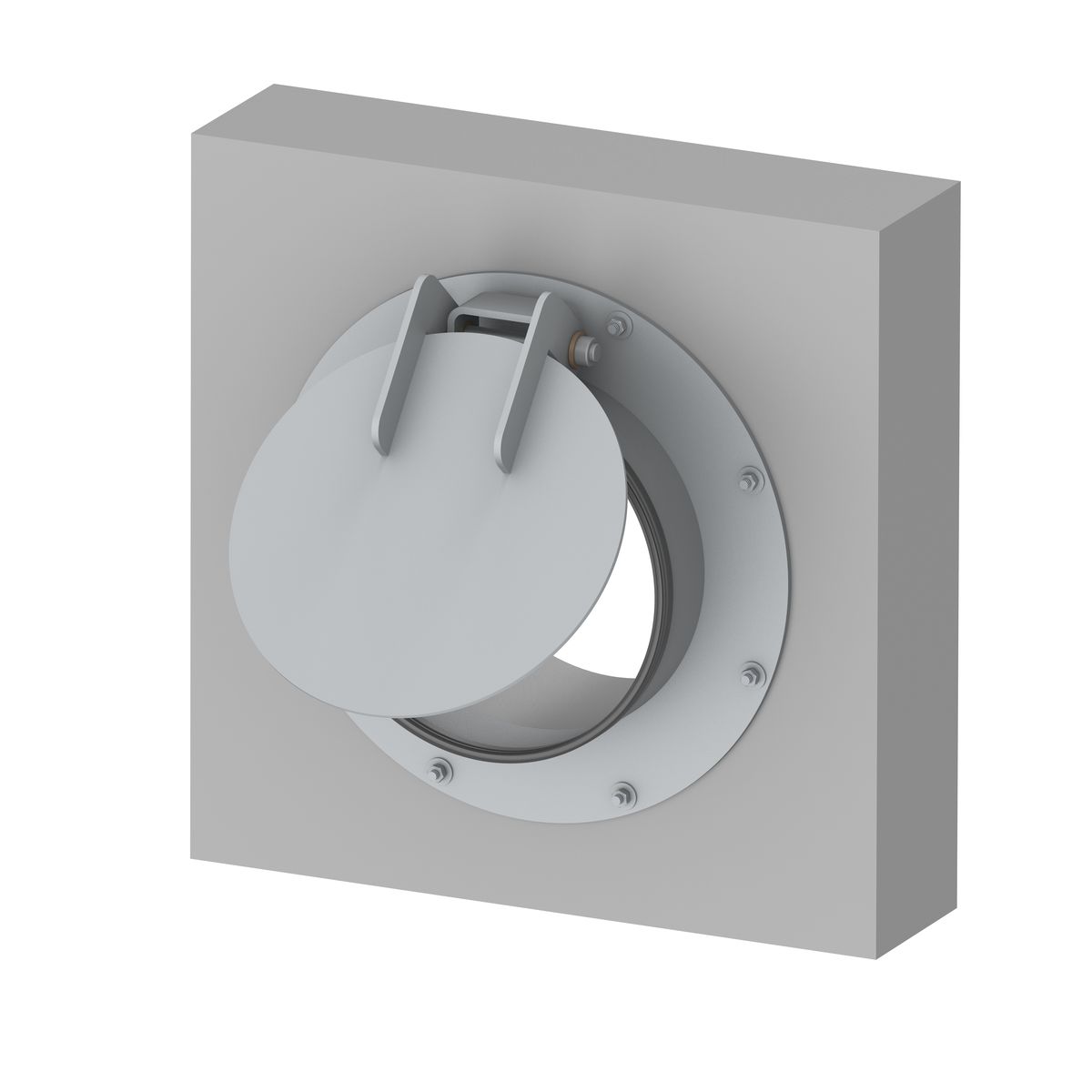

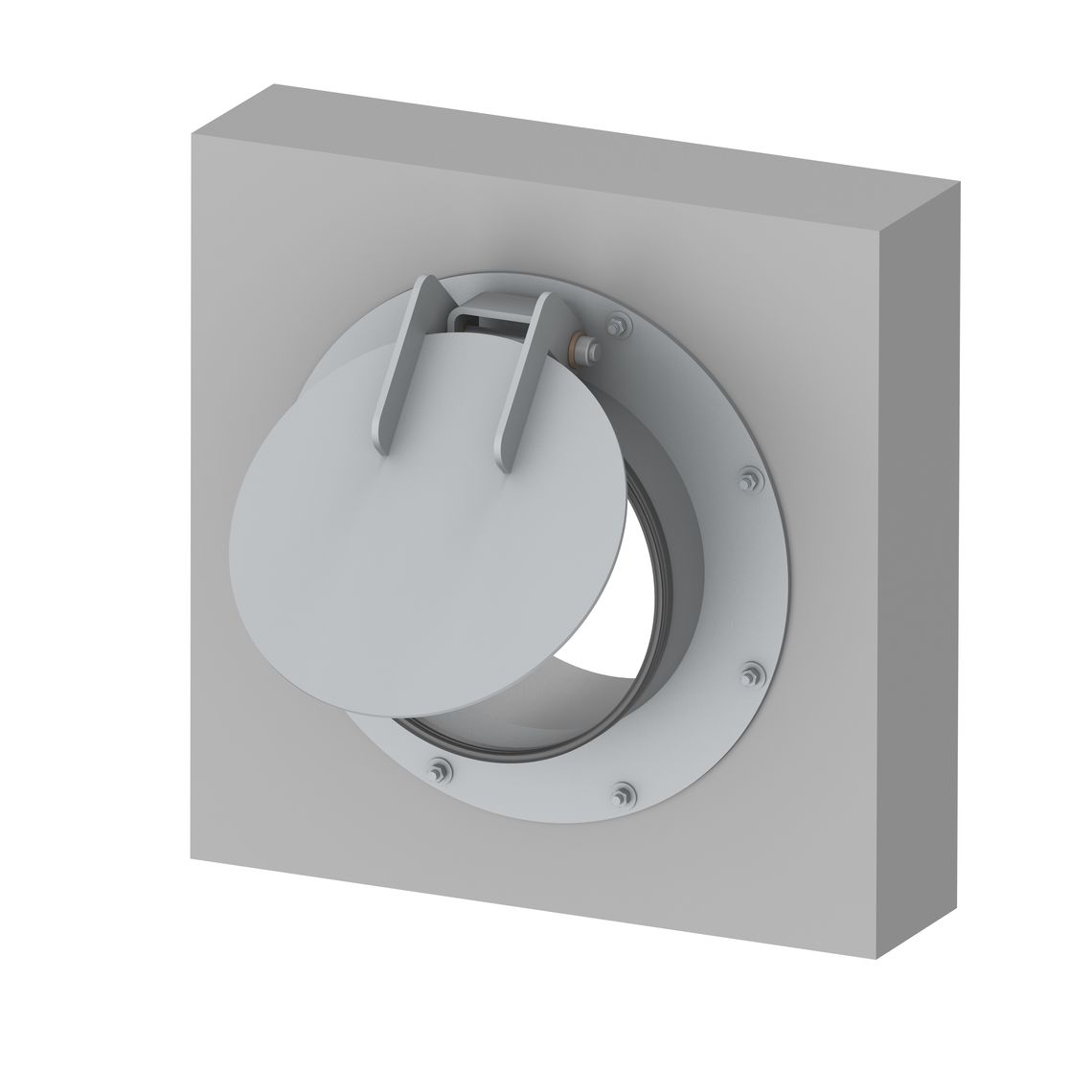

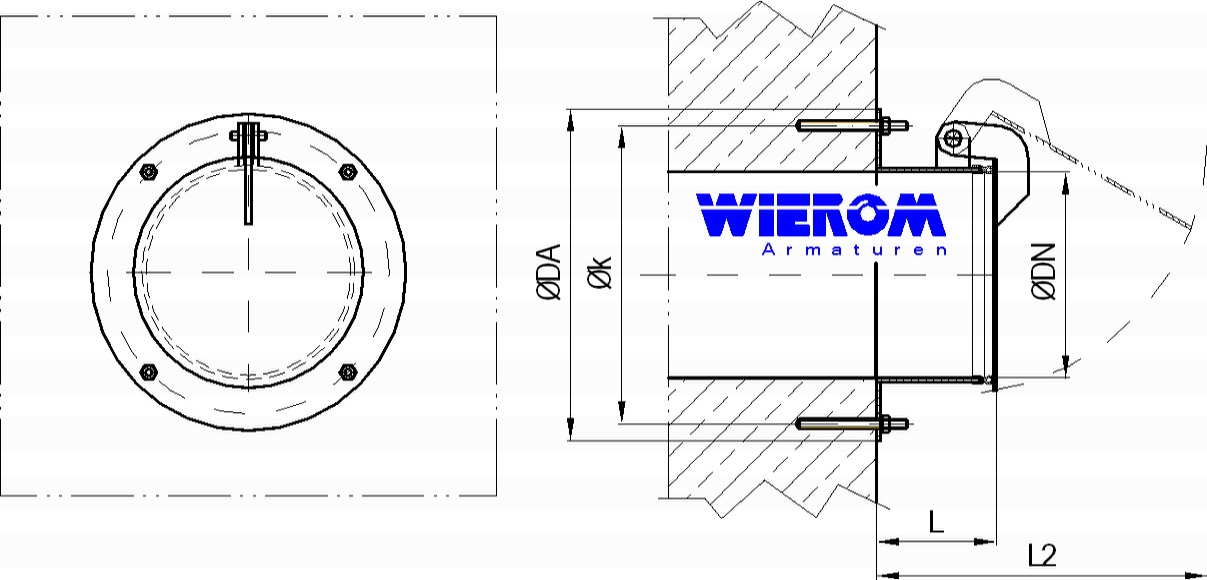

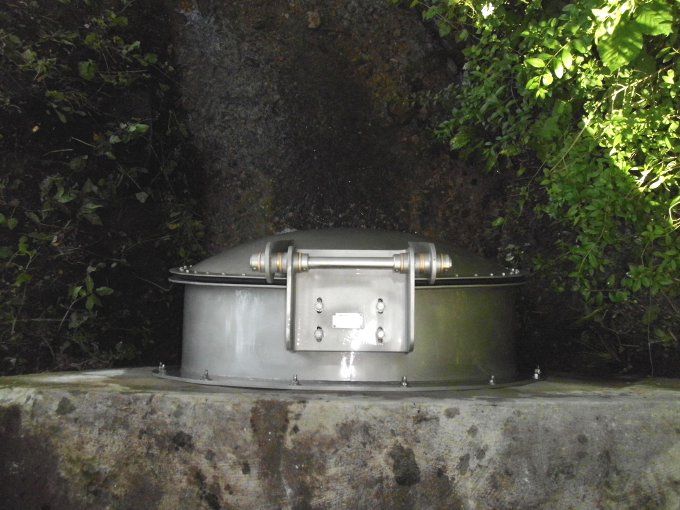

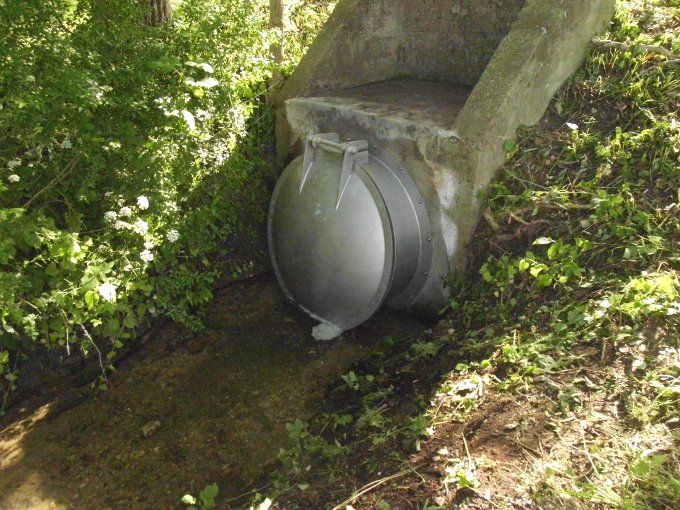

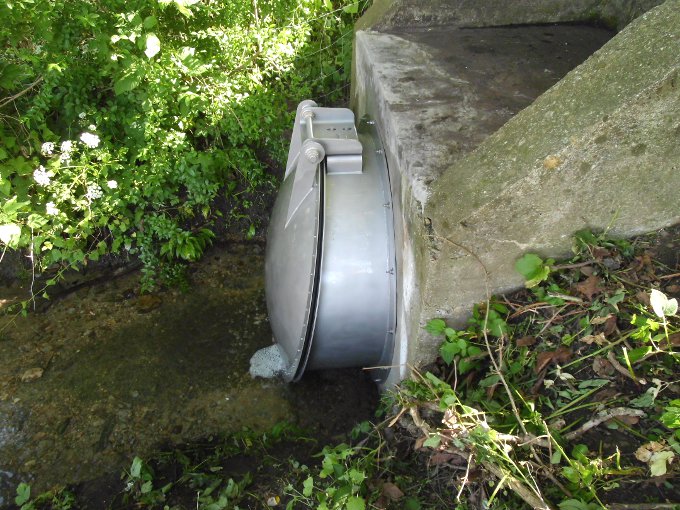

11.1 Rückstauklappe - RÜK1 (für Freispiegelleitungen bis DN 400)
11.1.1 Einsatz
Rückflussverhinderung für runde Öffnungen (Freispiegelleitungen) bis Nennweite DN 400.
11.1.2 Konstruktionsmerkmale
Rahmen als Schweißkonstruktion zum Andübeln an eine ebene Betonwand. Abdichtung über
eine auf den Rahmen aufgesteckte Profildichtung.
11.1.3 Nennweiten
DN 100 bis DN 400 mm.
11.2 Rückstauklappe - RÜK2 (für Freispiegelleitungen größer DN 500)
11.2.1 Einsatz
Rückflussverhinderung für runde oder rechteckige Öffnungen (Freispiegelleitungen) > DN 500.
11.2.2 Konstruktionsmerkmale
Rahmen als Schweißkonstruktion zum Andübeln an eine ebene Betonwand. Abdichtung
über geschraubte Profildichtung auf dem Deckel.
11.2.3 Nennweiten
DN 600 bis DN 2000 mm bzw. b x h 600 x 600 – 2000 x 2000 mm.
Größere Abmessungen auf Anfrage.
11.2.4 Varianten

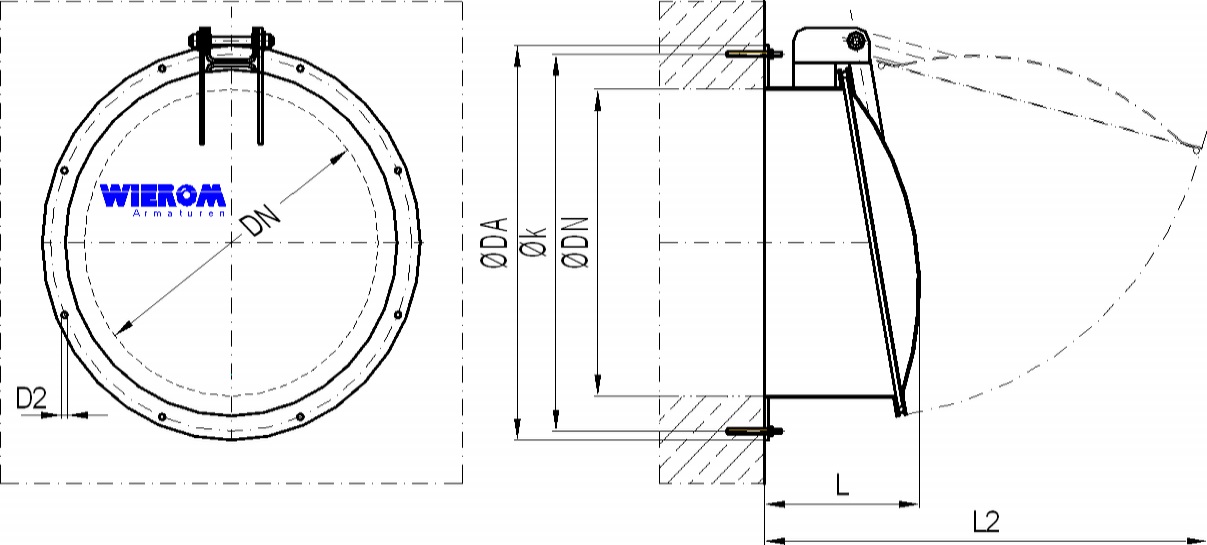

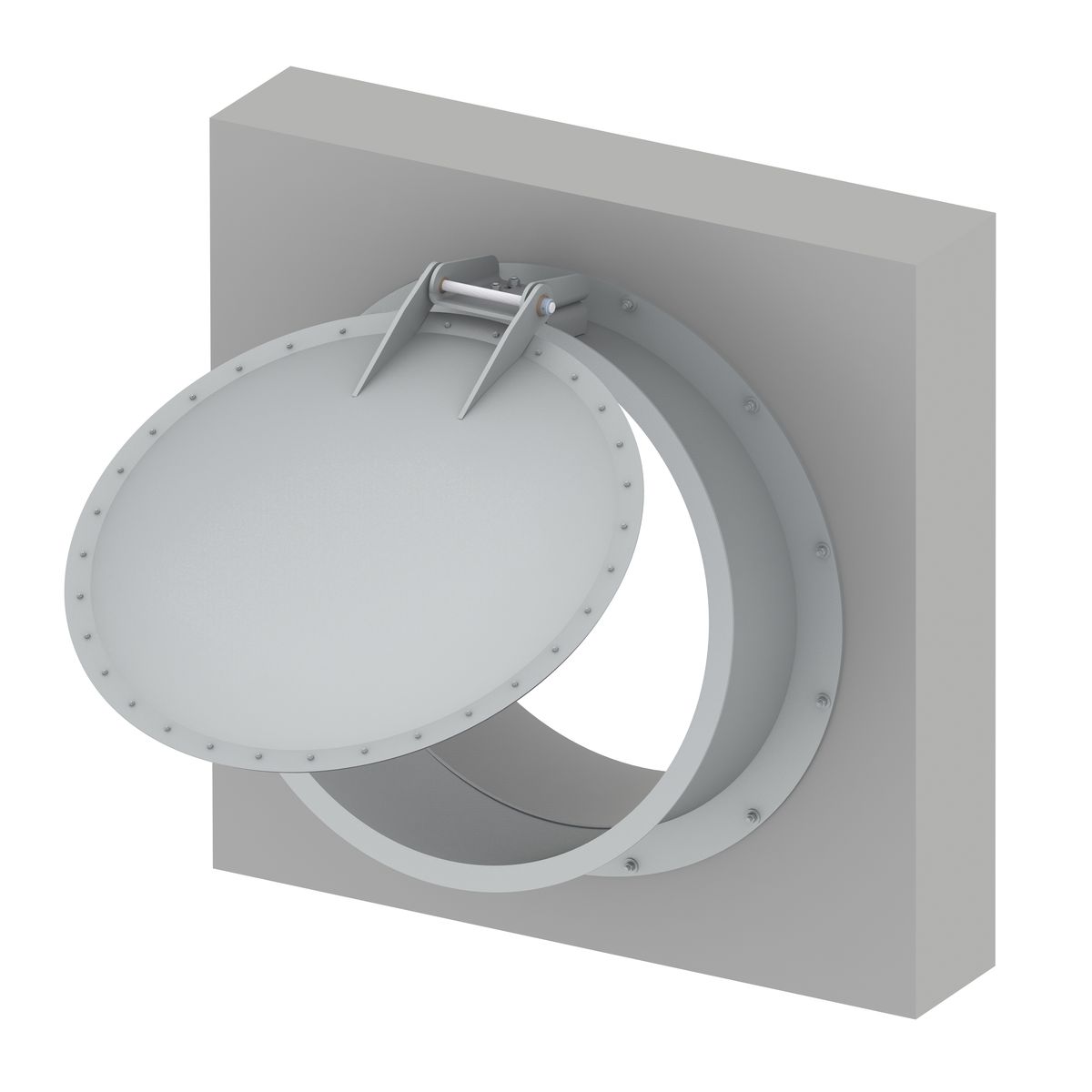

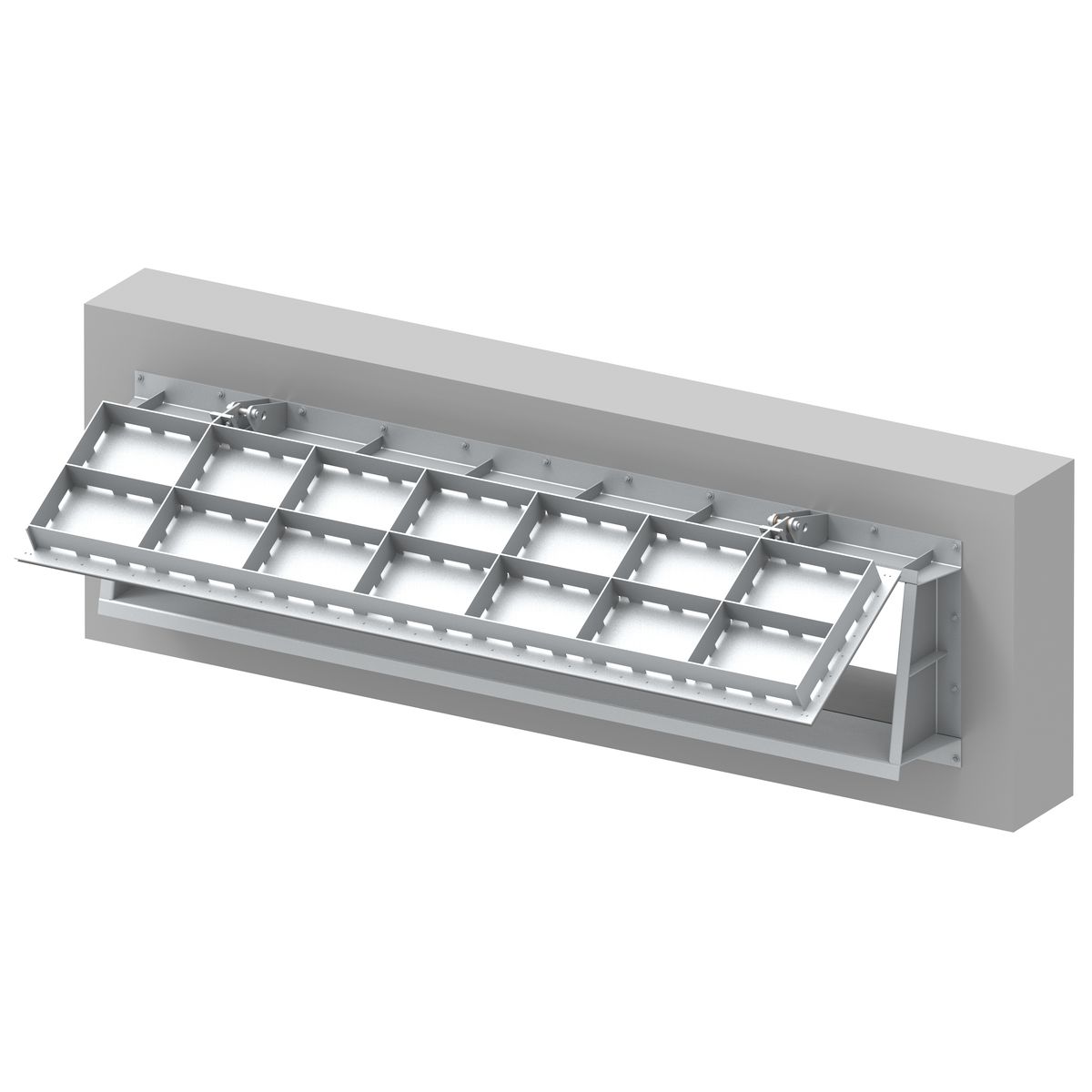

11.2.5 Rückstauklappe mit einfachem Deckel - RÜK 2E (für Freispiegelleitungen)

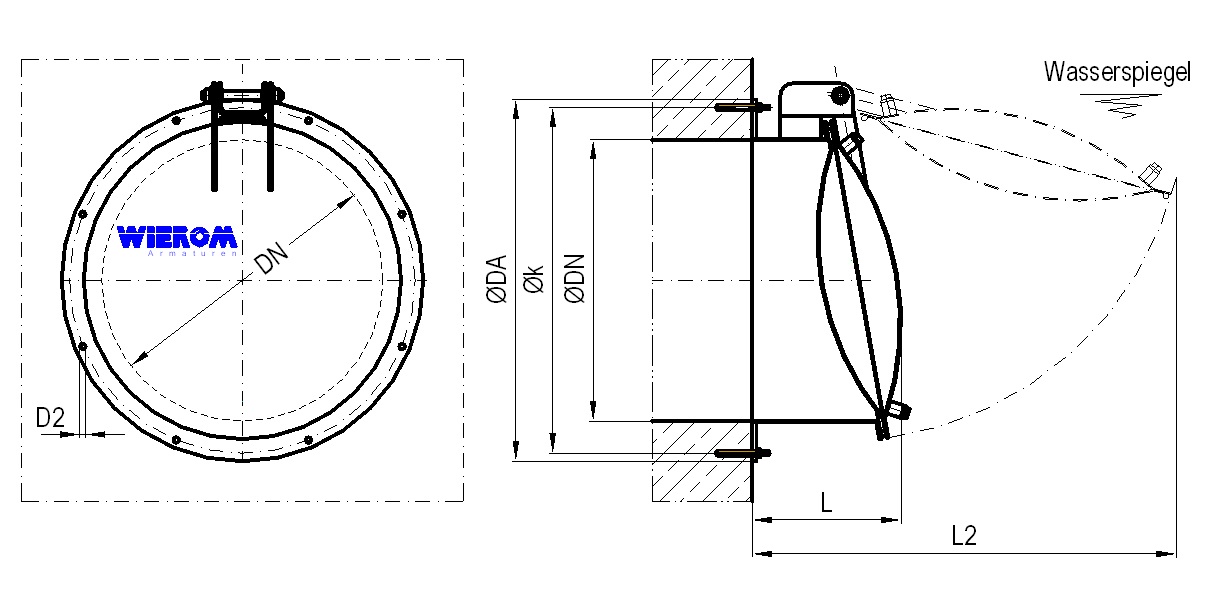

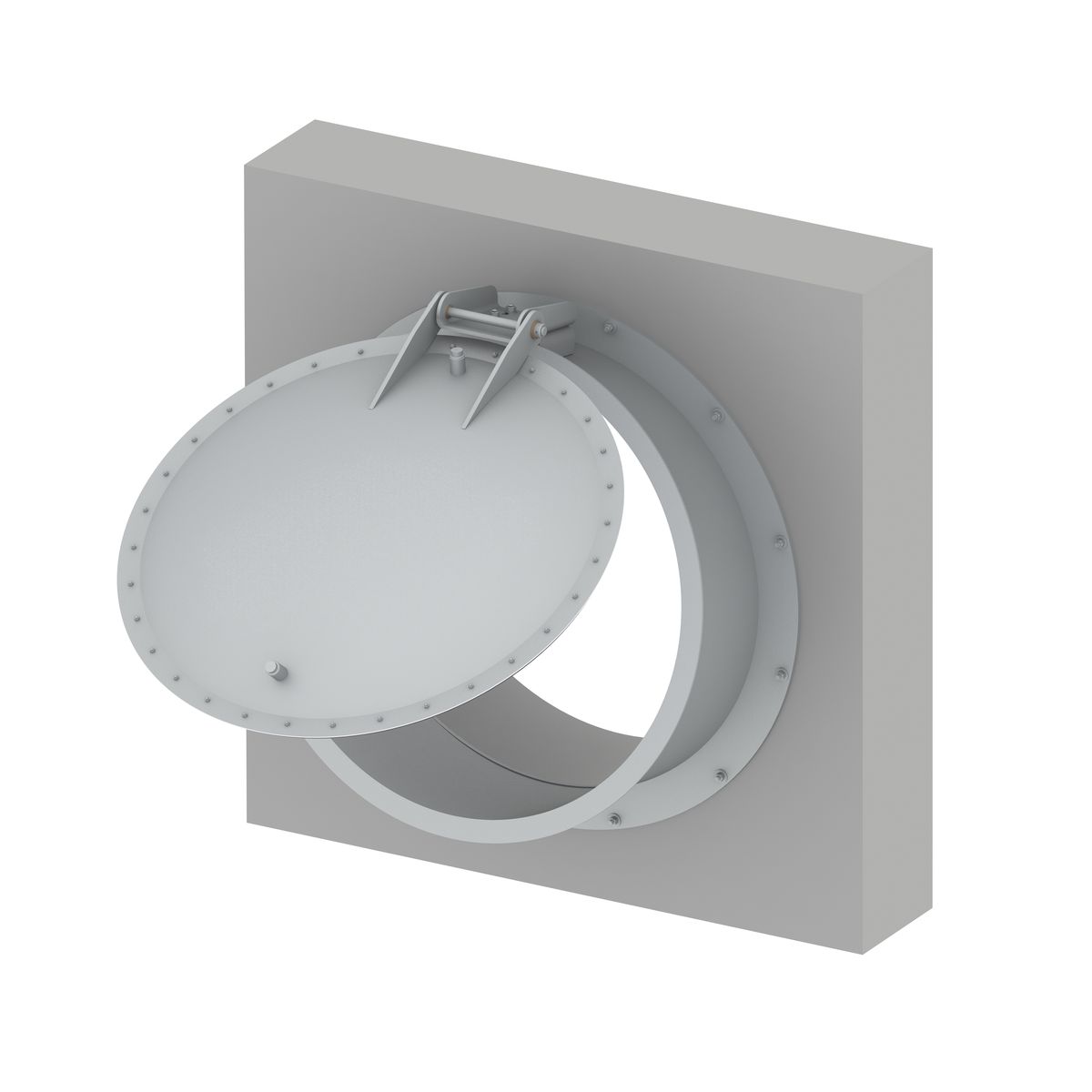

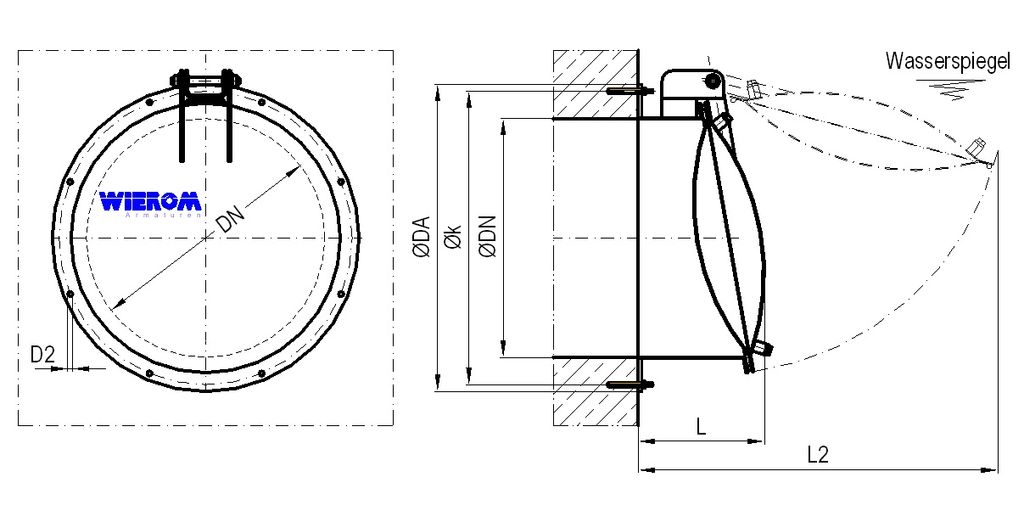

11.2.6 Rückstauklappe mit Hohldeckel - RÜK2S (für Freispiegelleitungen)

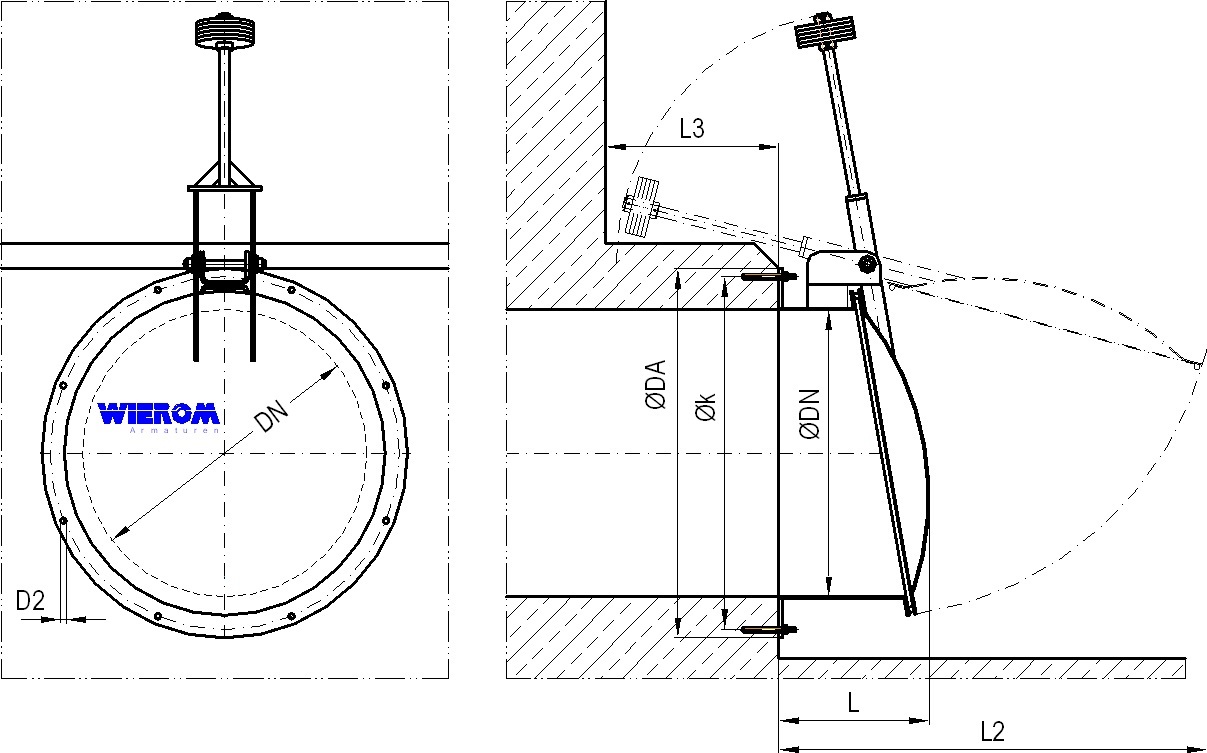

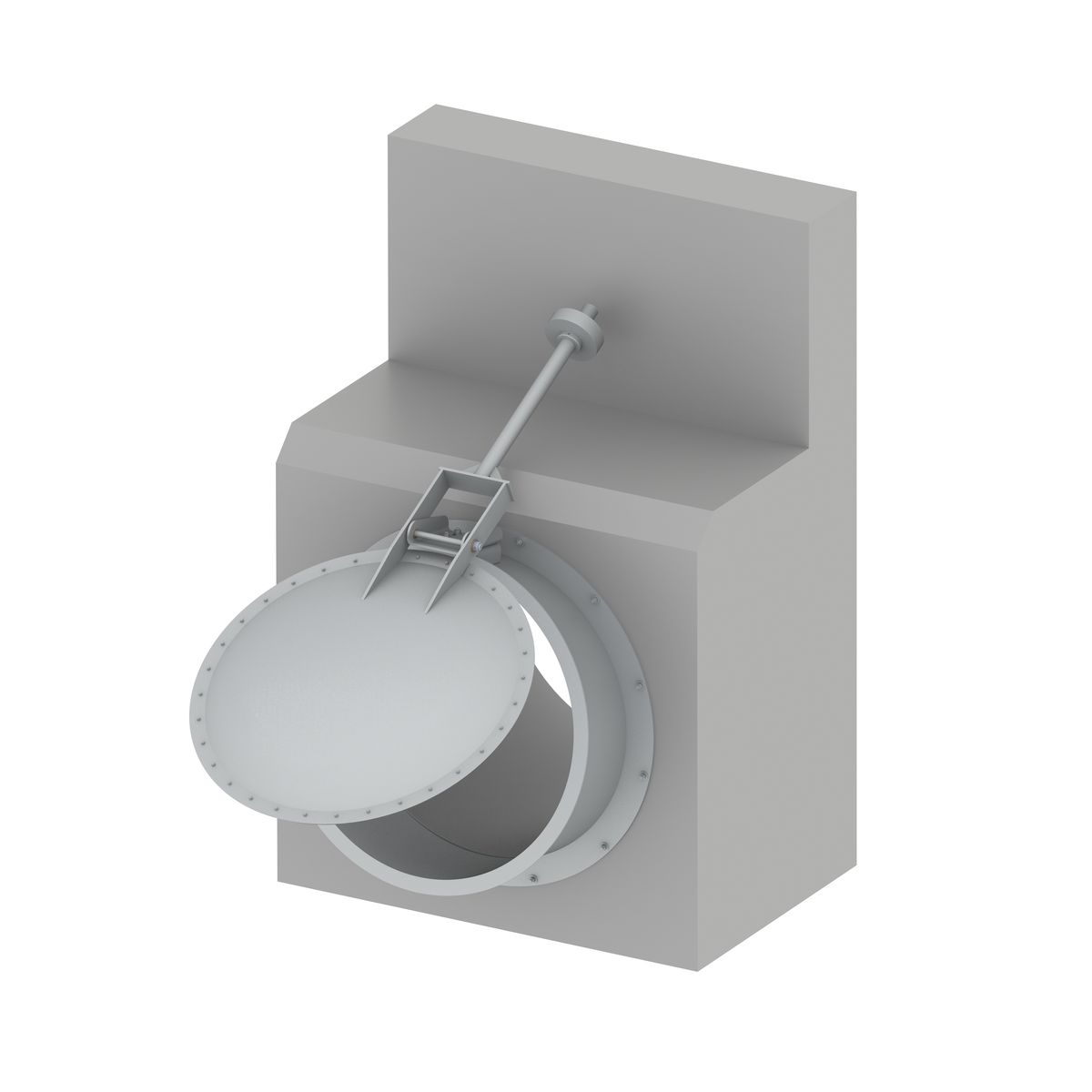

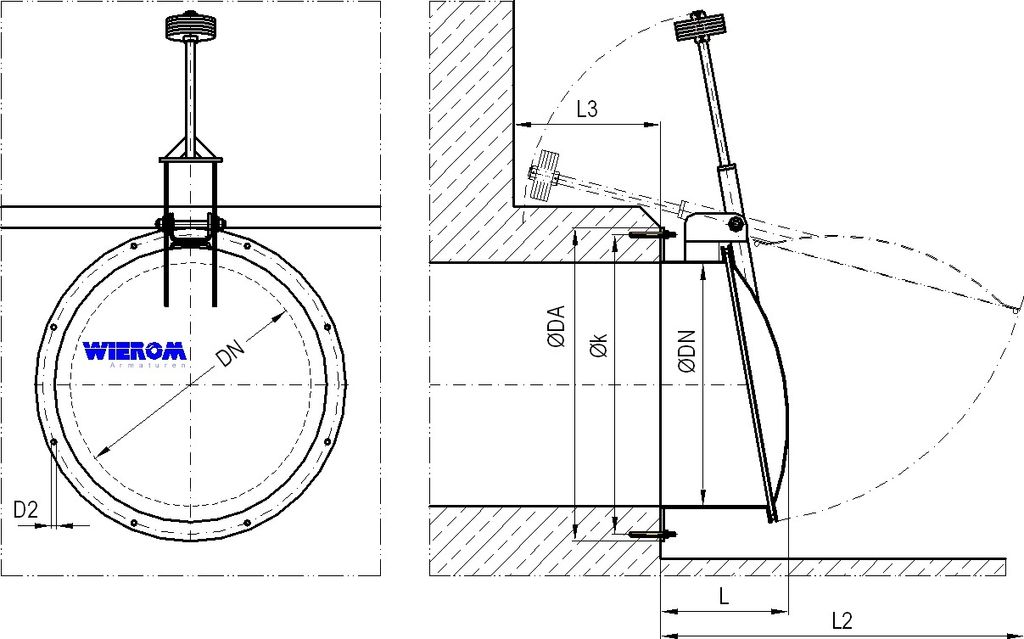

11.2.7 Rückstauklappe mit Gegengewicht - RÜK 2G (für Freispiegelleitungen)

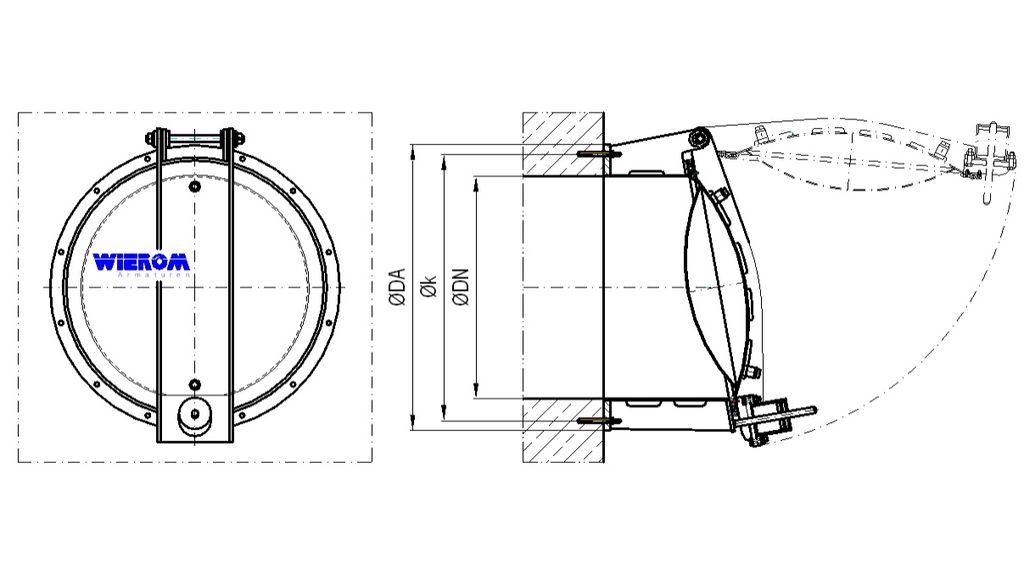

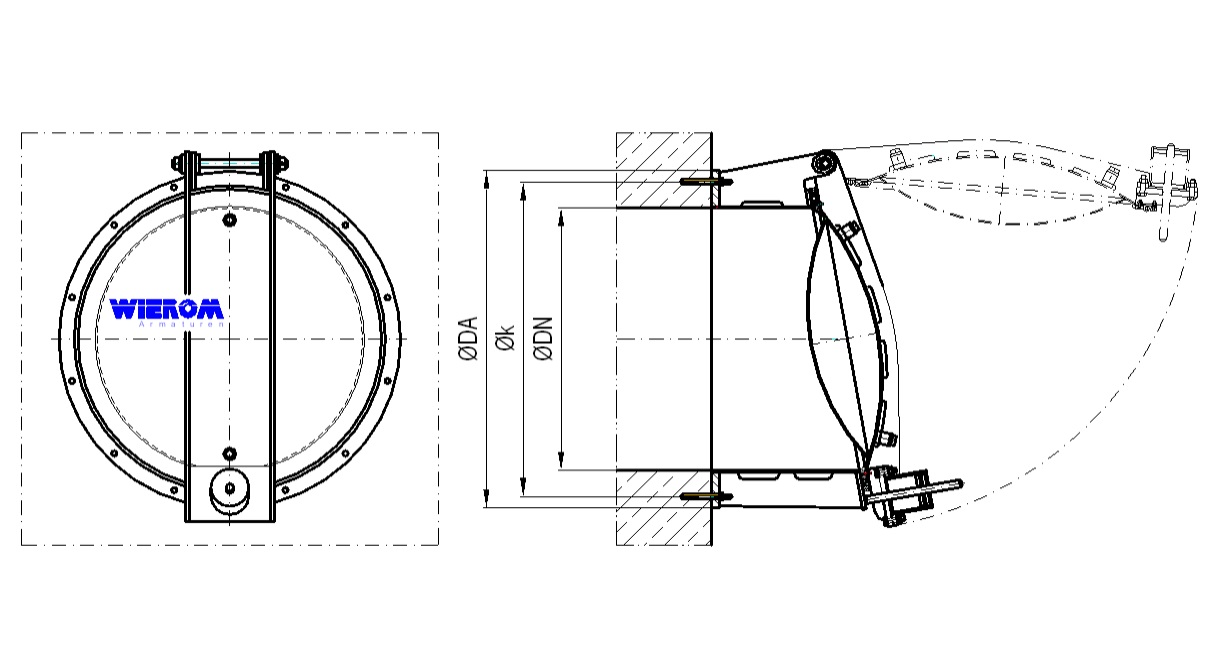

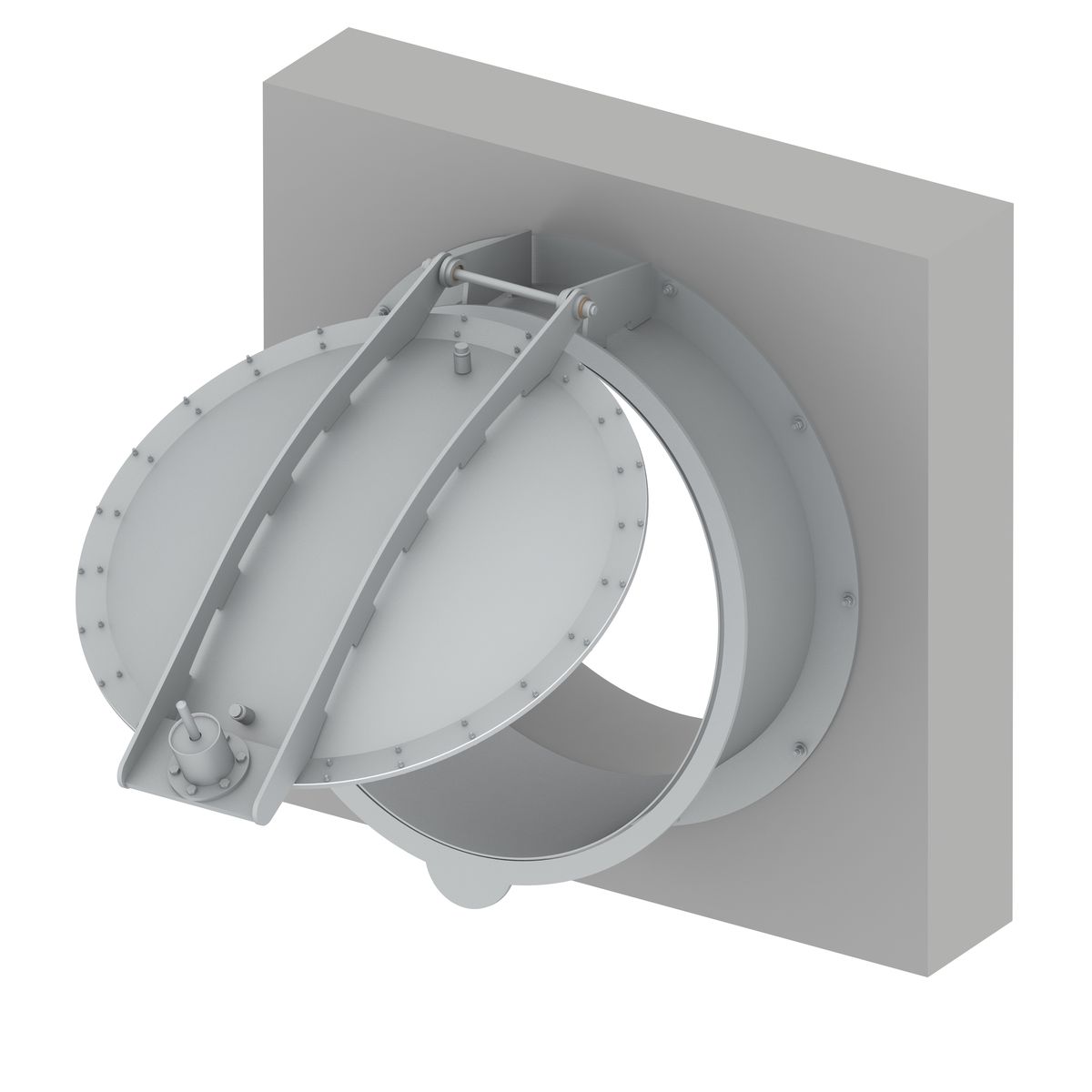

11.3 Rückstauklappe mit Schlagdämpfung - RÜK SD (für Pumpenleitung)
11.3.1 Einsatz
Rückflussverhinderung für runde oder rechteckige Öffnungen (Pumpenleitungen).
11.3.2 Konstruktionsmerkmale
Verstärkter Rahmen als Schweißkonstruktion zum Andübeln an eine ebene Betonwand oder
zum Anflanschen an einen Flansch. Abdichtung über geschraubte Profildichtung auf dem
Deckel. Schlagdämpfung zur Reduzierung der beim Abschalten der Pumpe entstehenden
Schläge.
11.3.3 Nennweiten
DN 250 bis DN 2000 mm. Größere Abmessungen auf Anfrage.
11.4 Maße (mm) und Gewichte (kg)
DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|
L | 140 | 150 | 155 | 165 | 175 | 185 | 345 |
L2 | 300 | 350 | 400 | 450 | 500 | 550 | 780 |
Gewicht | 4 | 6 | 9 | 11 | 15 | 18 | 33 |
DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 363 | 380 | 398 | 465 | 492 | 519 | 545 | 572 | 599 | 625 | 652 | 679 | 706 | 732 |
L2 | 880 | 980 | 1080 | 1230 | 1330 | 1430 | 1530 | 1610 | 1710 | 1810 | 1910 | 2010 | 2110 | 2210 |
L3 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
FD | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
Gewicht | 50 | 60 | 71 | 83 | 96 | 110 | 135 | 183 | 204 | 225 | 249 | 274 | 341 | 373 |
11.5 Abmessungen
11.5.1 Flansche nach PN10 gebohrt
DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|
DA | 220 | 285 | 340 | 395 | 445 | 505 | 565 |
Ø k | 180 | 240 | 295 | 350 | 400 | 460 | 515 |
Anzahl der Bohrungen | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
Ø D2 | 18 | 22 | 22 | 22 | 11 | 22 | 26 |
Schrauben nach DIN 1) | 16 | 20 | 20 | 20 | 20 | 20 | 24 |
DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DA | 670 | 780 | 895 | 1015 | 1115 | 1230 | 1455 | 1675 | 1915 | 2115 | ||||
Ø k | 620 | 725 | 840 | 950 | 1050 | 1160 | 1380 | 1590 | 1820 | 2020 | ||||
Anzahl der Bohrungen | 20 | 20 | 24 | 24 | 28 | 28 | 32 | 36 | 40 | 44 | ||||
Ø D2 | 26 | 30 | 30 | 33 | 33 | 36 | 39 | 42 | 48 | 48 | ||||
Schrauben nach DIN 1) | M24 | M27 | M27 | M30 | M30 | M33 | M33 | M36 | M39 | M45 | M45 |
11.5.2 Flansche zum Andübeln (Wände nach DIN 18202, Tabelle 3, Zeile 7)
DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
---|---|---|---|---|---|---|---|---|
DA | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
Ø | 260 | 310 | 360 | 410 | 460 | 510 | 560 | |
Bohrungen | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
Ø D2 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | |
Befestigungsmaterial 1) |
DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DA | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 |
Ø k | 660 | 760 | 860 | 960 | 1060 | 1160 | 1260 | 1360 | 1460 | 1560 | 1660 | 1760 | 1860 | 1960 |
Anzahl der Bohrungen | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 16 | 16 | 16 | 20 | 20 | 20 | 24 |
Ø D2 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | |
Befestigungsmaterial 1) |
1) nicht im Lieferumfang enthalten
