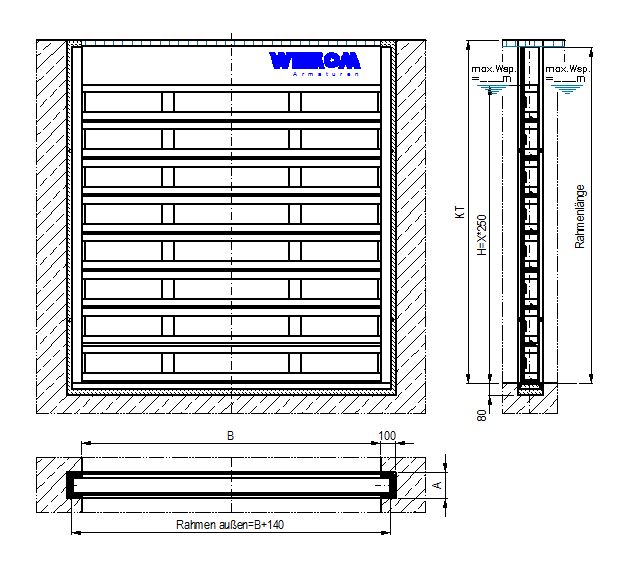

Zeichnungen
Detail Sohlprofil
Detail Seitenrahmen
Beschreibung

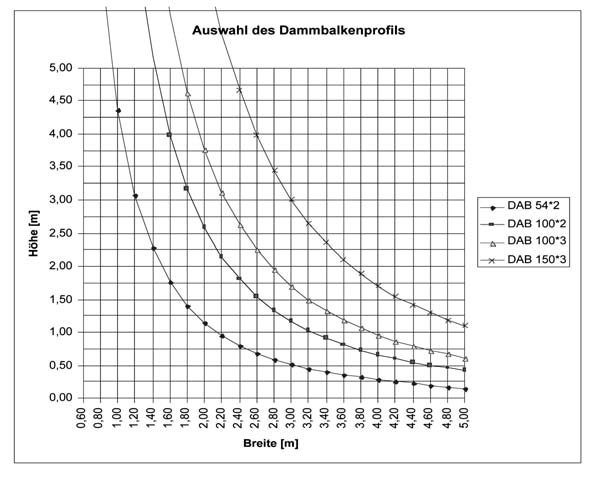

5.1 Auswahltabelle

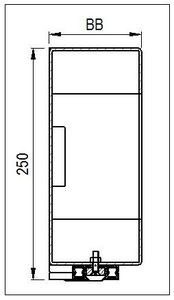

Detail: Balkenprofil
5.2 Einsatz

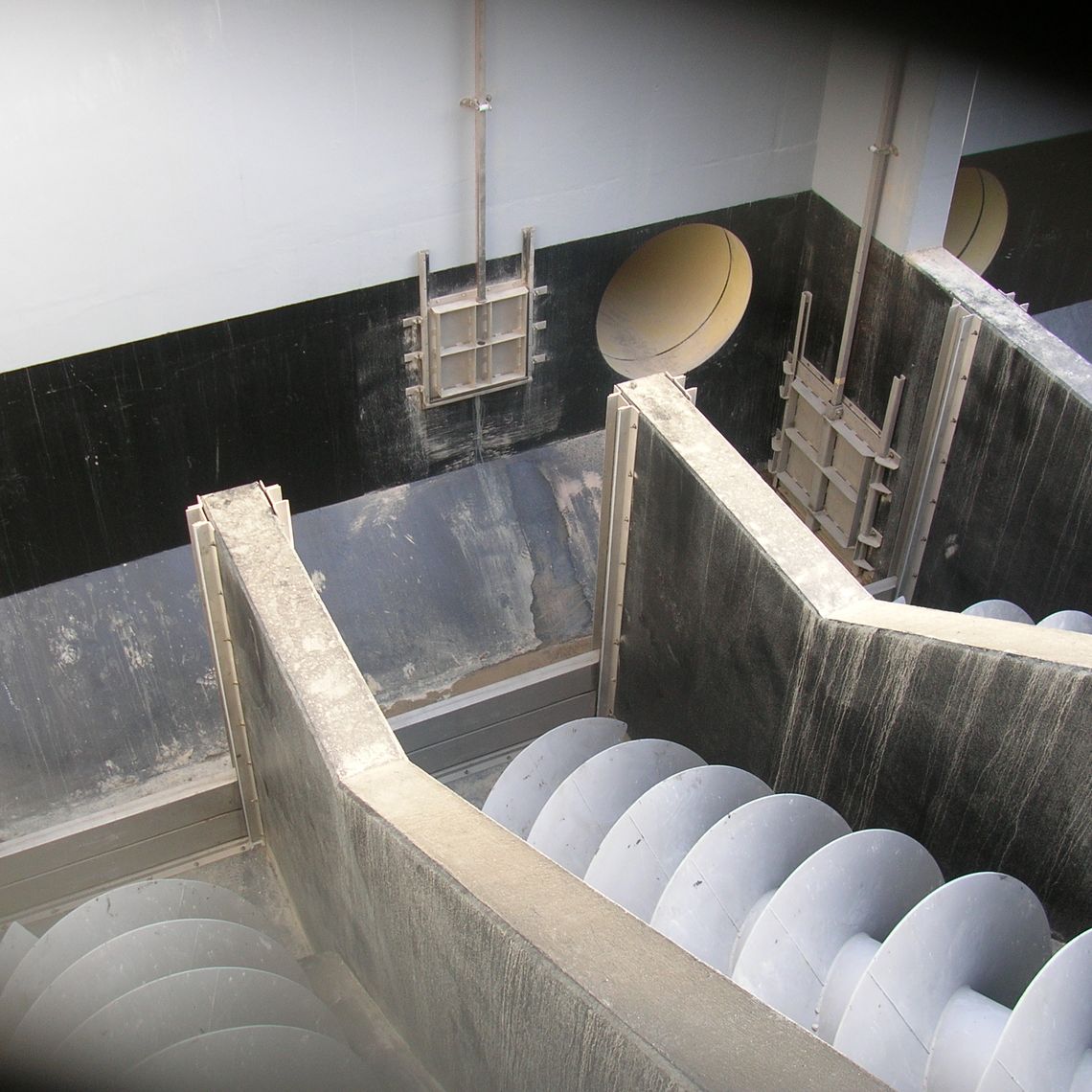

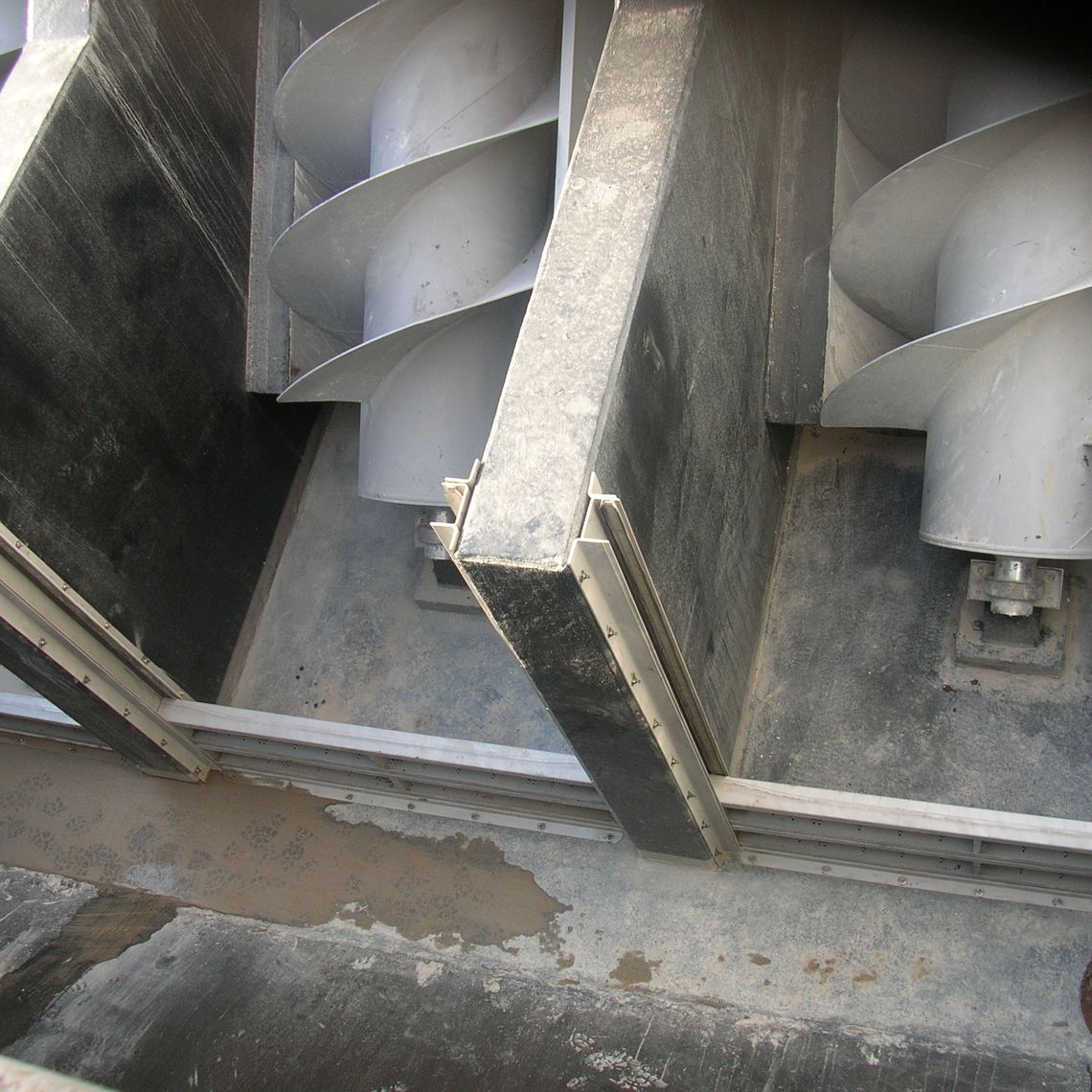

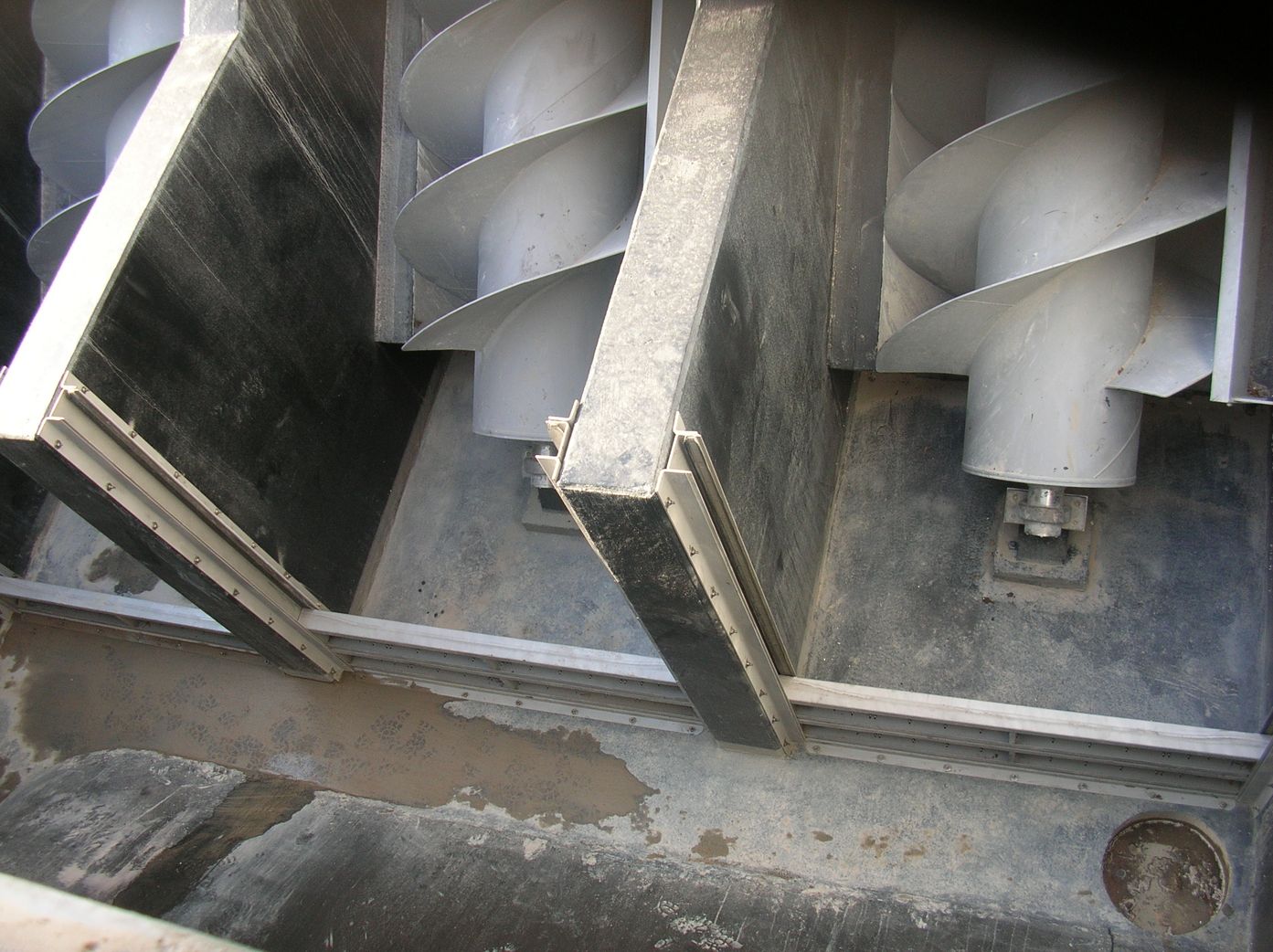

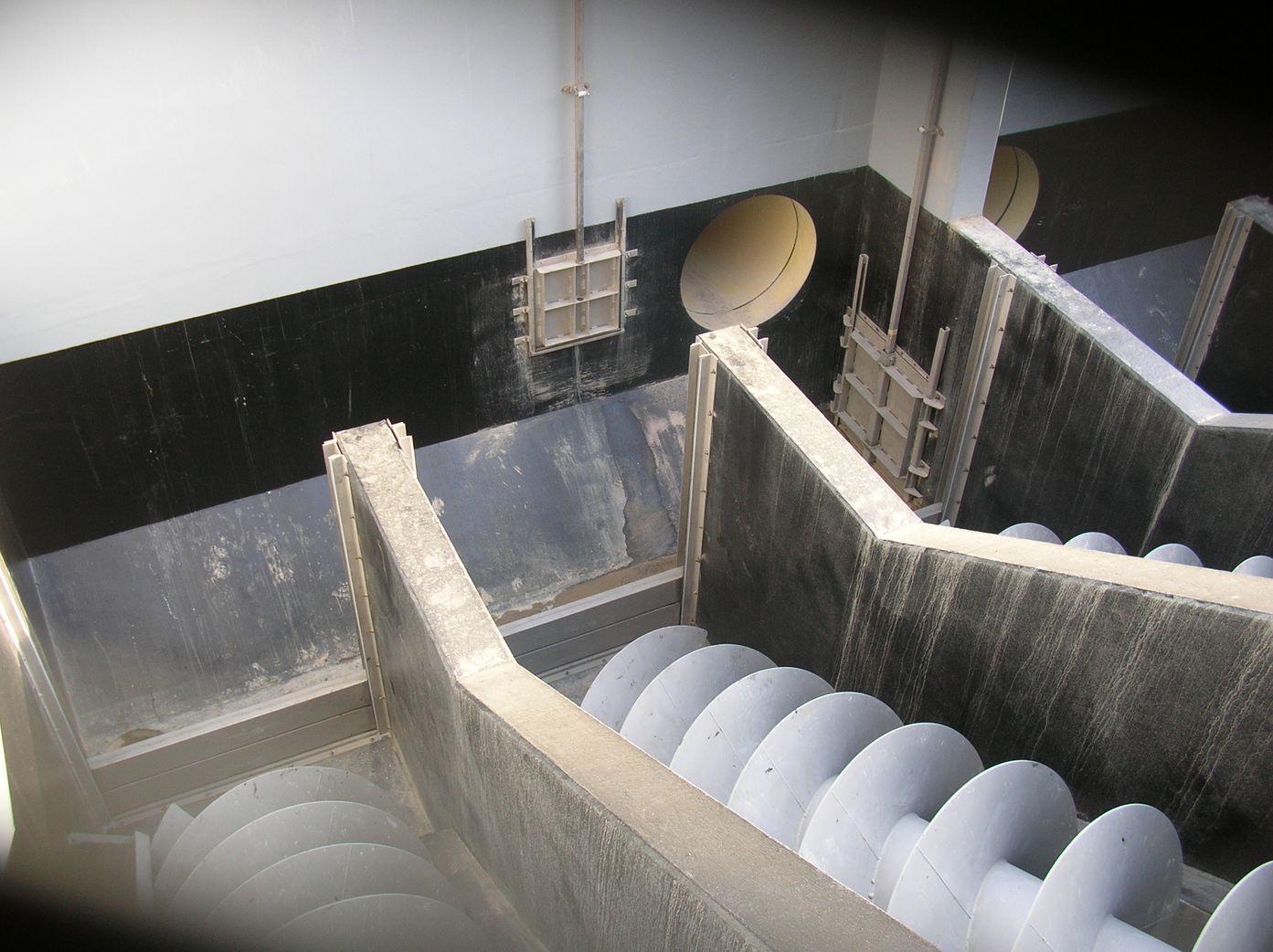

Absperrvorrichtung für offene Gerinne bzw. Öffnungen. Wasserdruck auf Vorder- und Rückseite möglich.
5.3 Konstruktionsmerkmale
Gekanteter U-Profilrahmen. Die Abdichtung erfolgt seitlich durch eine im Rahmen angeschraubte, austauschbare beidseitig wirkende Doppellippendichtung. Balken als gekantete C-Profile ausgeführt.
Balken- und Blechdicke werden entsprechend den statischen Anforderungen ausgeführt. Die Abdichtung zwischen den einzelnen Balken und zur Gerinnesohle erfolgt über eine an der Unterseite der Balken
befestigte Profildichtung.
5.4 Nennweiten
Bis 3000 x 3000. Größere Abmessungen auf Anfrage.
5.5 Werkstoffe
5.6 Bedienung
Das Setzen und Ausheben der Balken erfolgt von Hand mittels Aushebeschlüssel.
(Bitte gesondert bestellen).
5.7 Rahmenvarianten

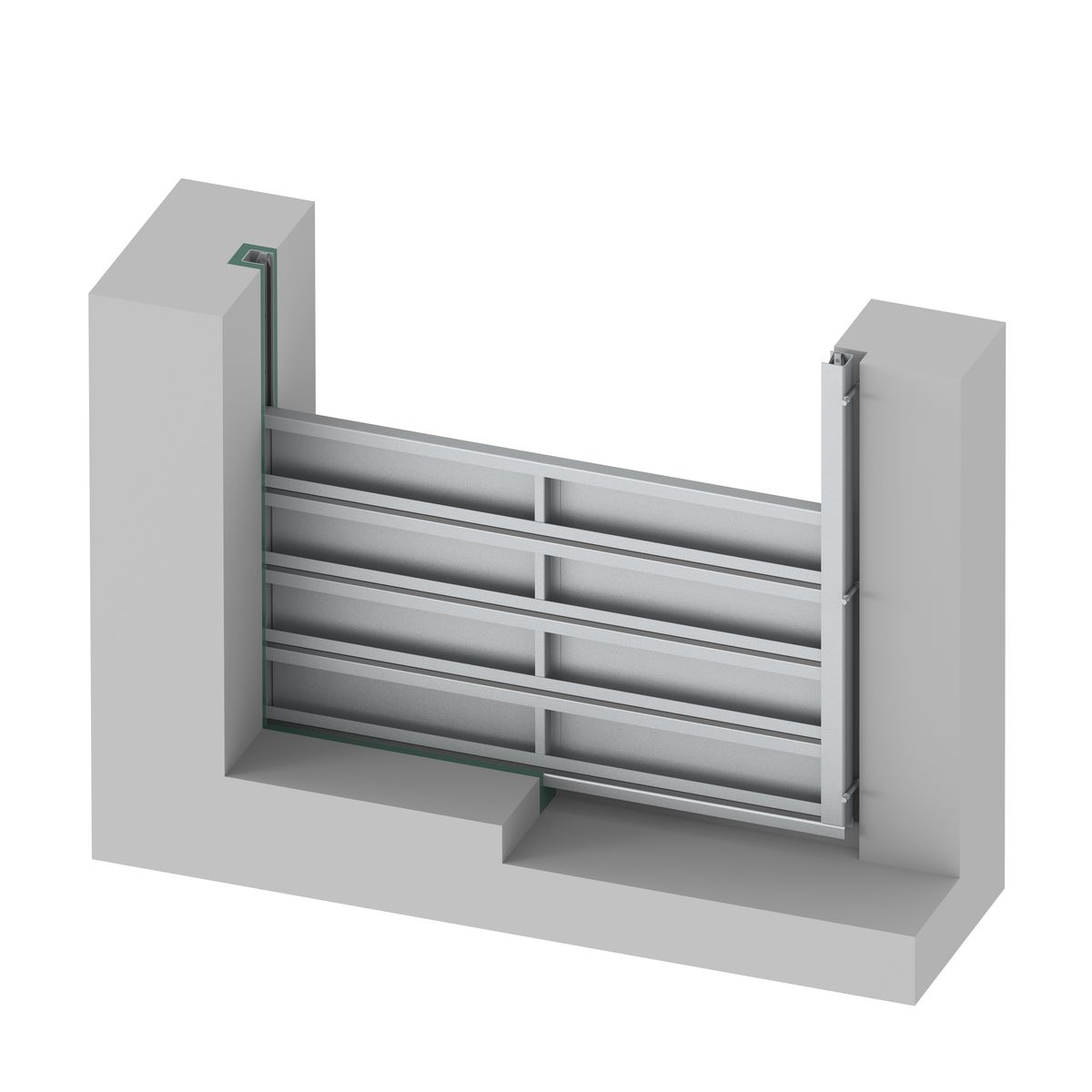

R1 – Grundausführung
Rahmen mit seitlich angesetzten Klemmvorrichtungen zum Arretieren in einer umlaufenden
Aussparung von ca. A x 100 mm. Anschließender Verguss mit schwindarmem Vergussbeton.

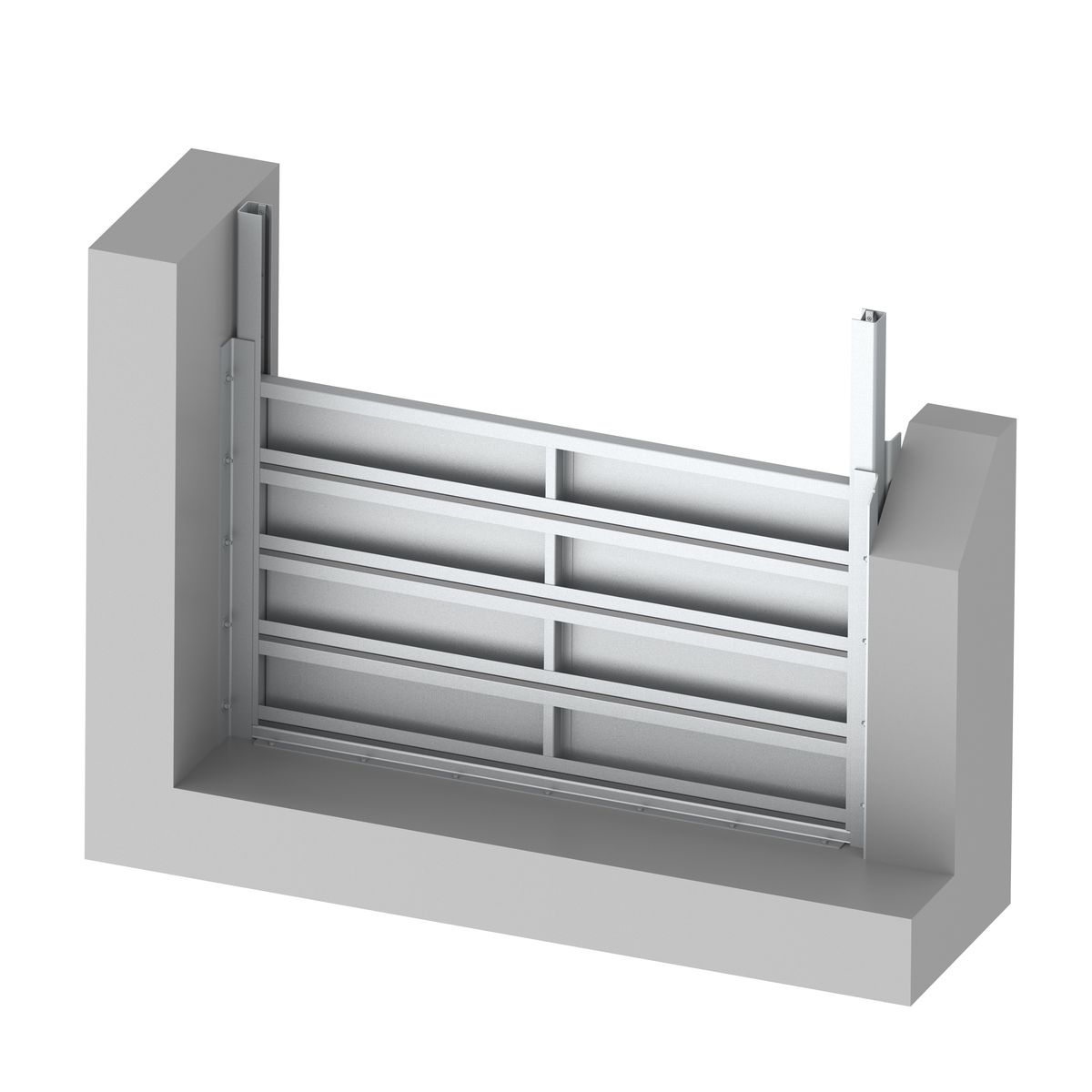

R3 – Rahmen zum Andübeln in die Rinne
Rahmen mit seitlich angesetzten Befestigungswinkeln zum Andübeln in ein Gerinne. Die Abdichtung
zwischen Rahmen und Bauwerk erfolgt durch Verguss des Spaltes zwischen Rahmen und Gerinne
wand. Der Verguss ist bauseits durchzuführen. Befestigungsmaterial bitte separat bestellen.

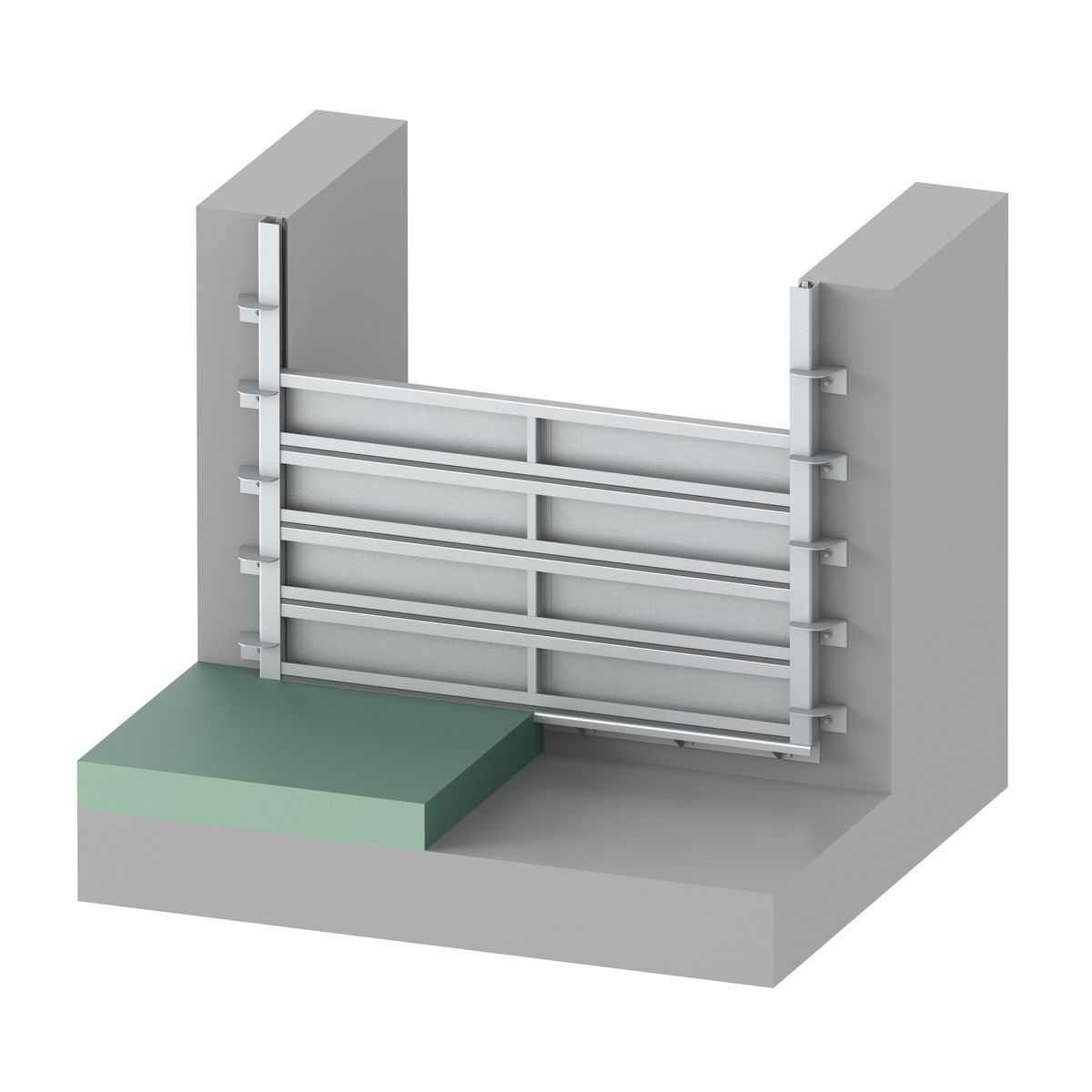

R4 – Rahmen zum Andübeln vor die Rinne
Rahmen mit seitlich angesetzten Befestigungswinkeln zum Andübeln an eine ebene Betonwand.
Die Abdichtung zwischen Rahmen und Bauwerk erfolgt über eine einseitig selbstklebende Moosgummidichtung
(im Lieferumfang). Befestigungsmaterial bitte separat bestellen.
5.8 Aussparungsmaße – A – für Dammbalken
Balken 54 x 2 mm 130 mm
Balken 100 x 2 mm 170 mm
Balken 100 x 3 mm 170 mm
Balken 150 x 3 mm 200 mm
