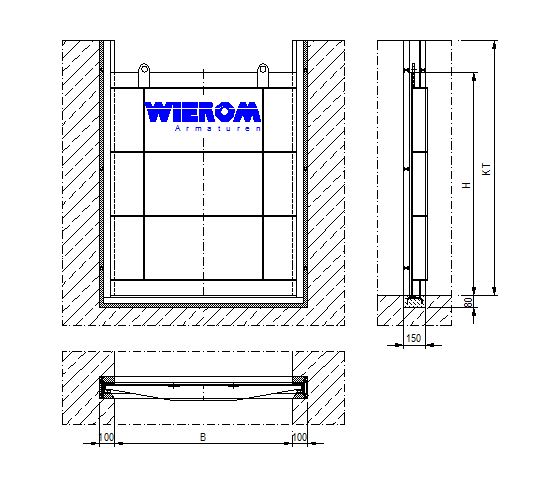

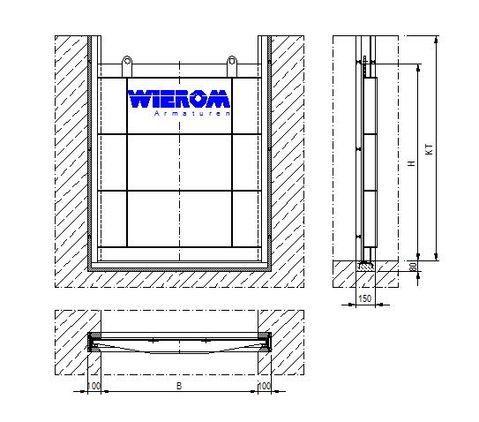

Zeichnungen
Detail Seitenrahmen
Detail Sohlprofil

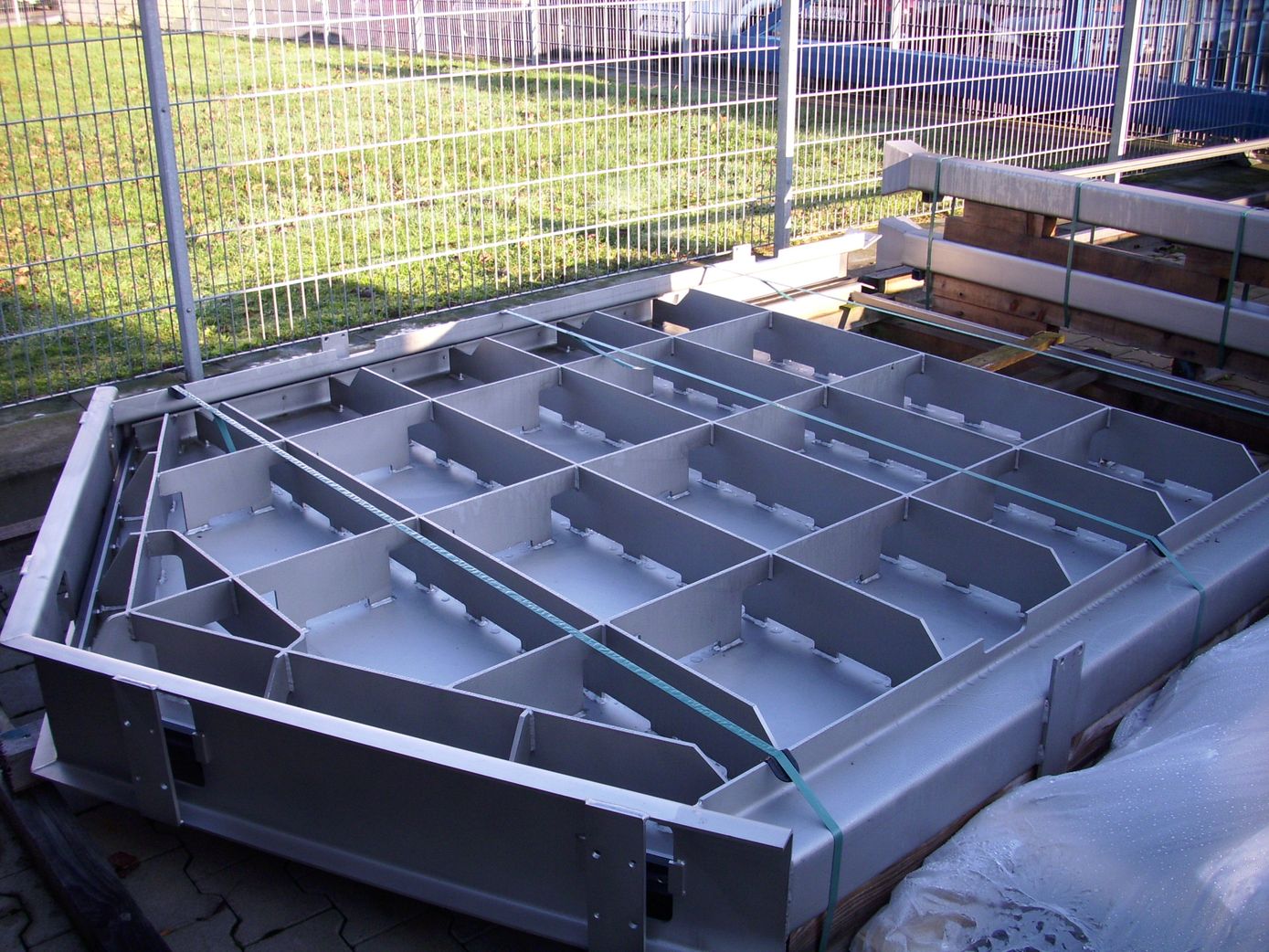

Beschreibung
4.1 Einsatz

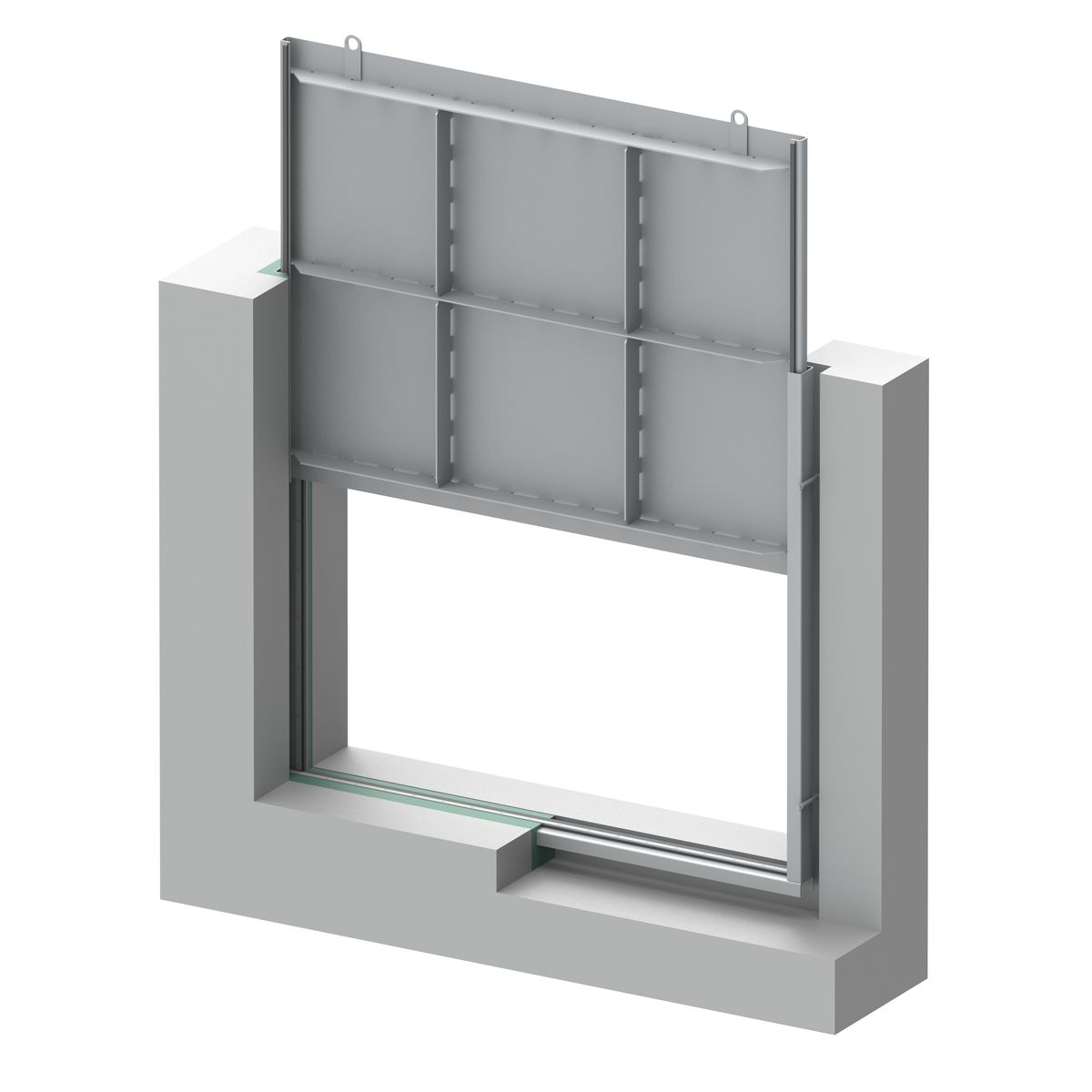

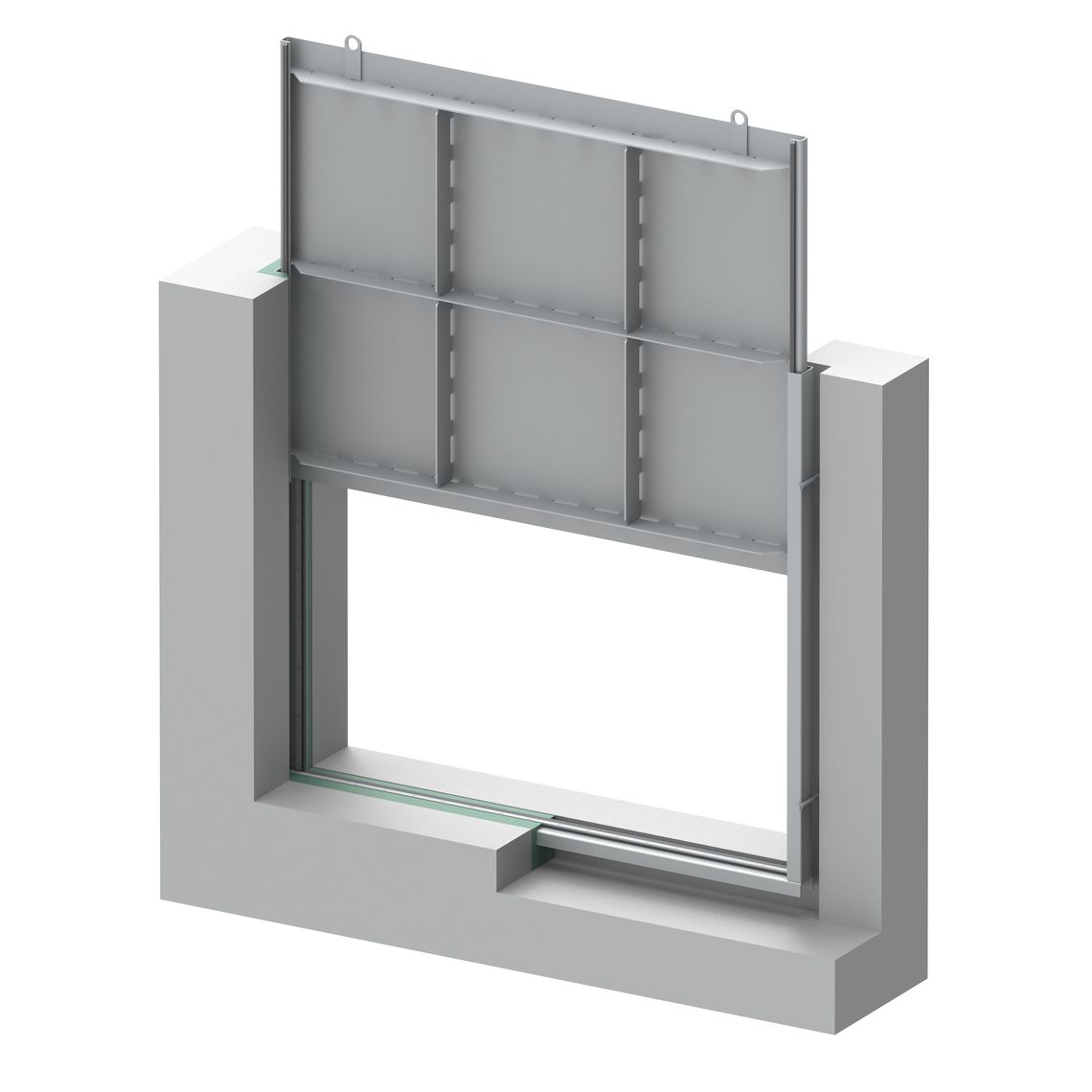

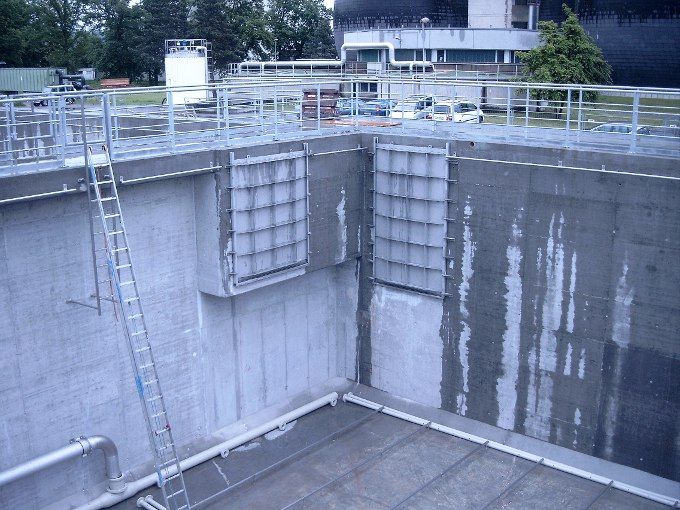

Einfache Absperrvorrichtung für offene Gerinne.

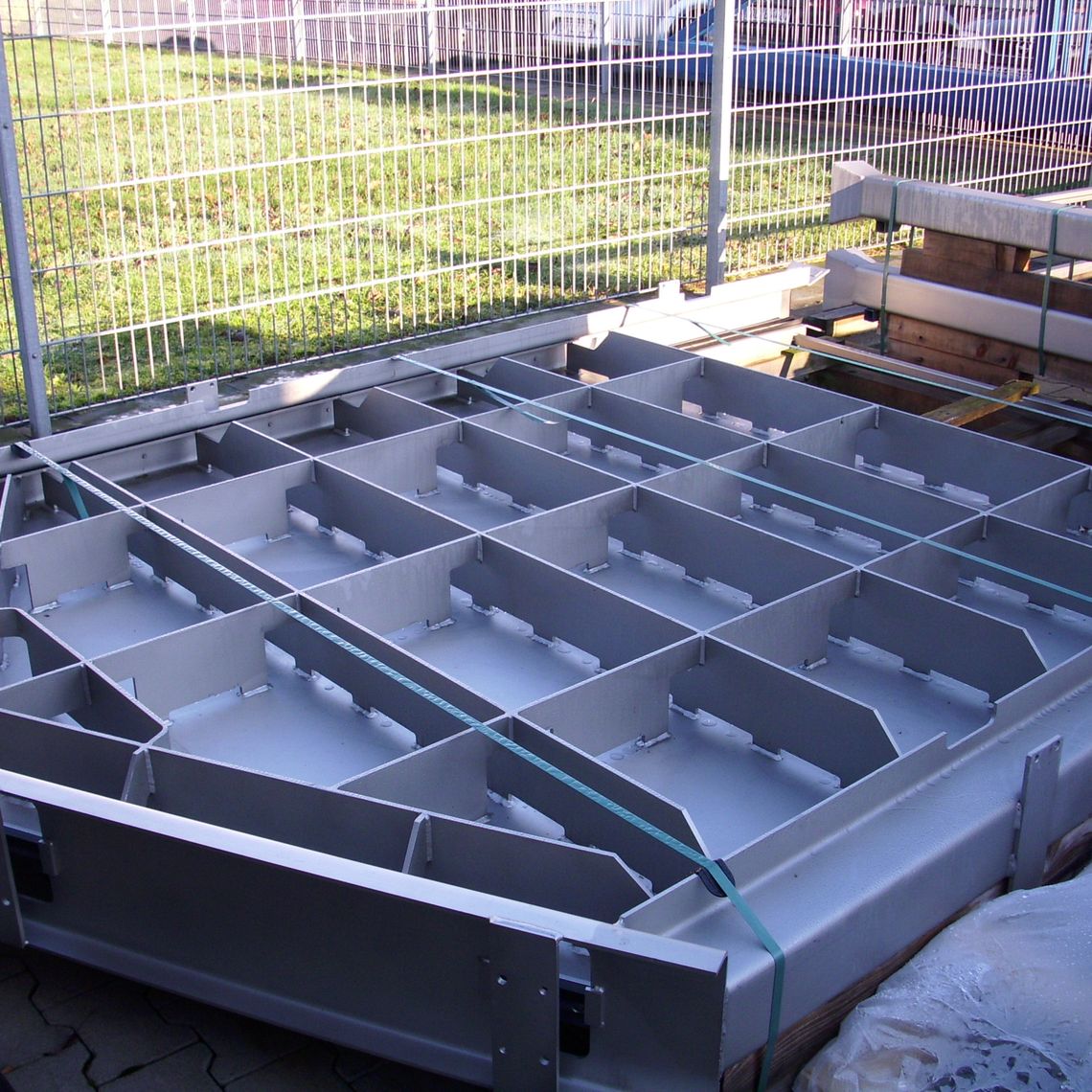

4.2 Konstruktionsmerkmale
Geschweißter U-Profilrahmen mit dreiseitig umlaufender, austauschbarer Profildichtung.
Druckseite beliebig. Nutfreier Sohldurchgang.
4.3 Nennweiten
1000 x 1000 – 3000 x 3000. Größere Abmessungen auf Anfrage.
4.4 Bedienung
Zum Setzen und Ausheben der Tafeln ist eine Hebevorrichtung bzw. ein Kran erforderlich.
4.5 Rahmenvarianten

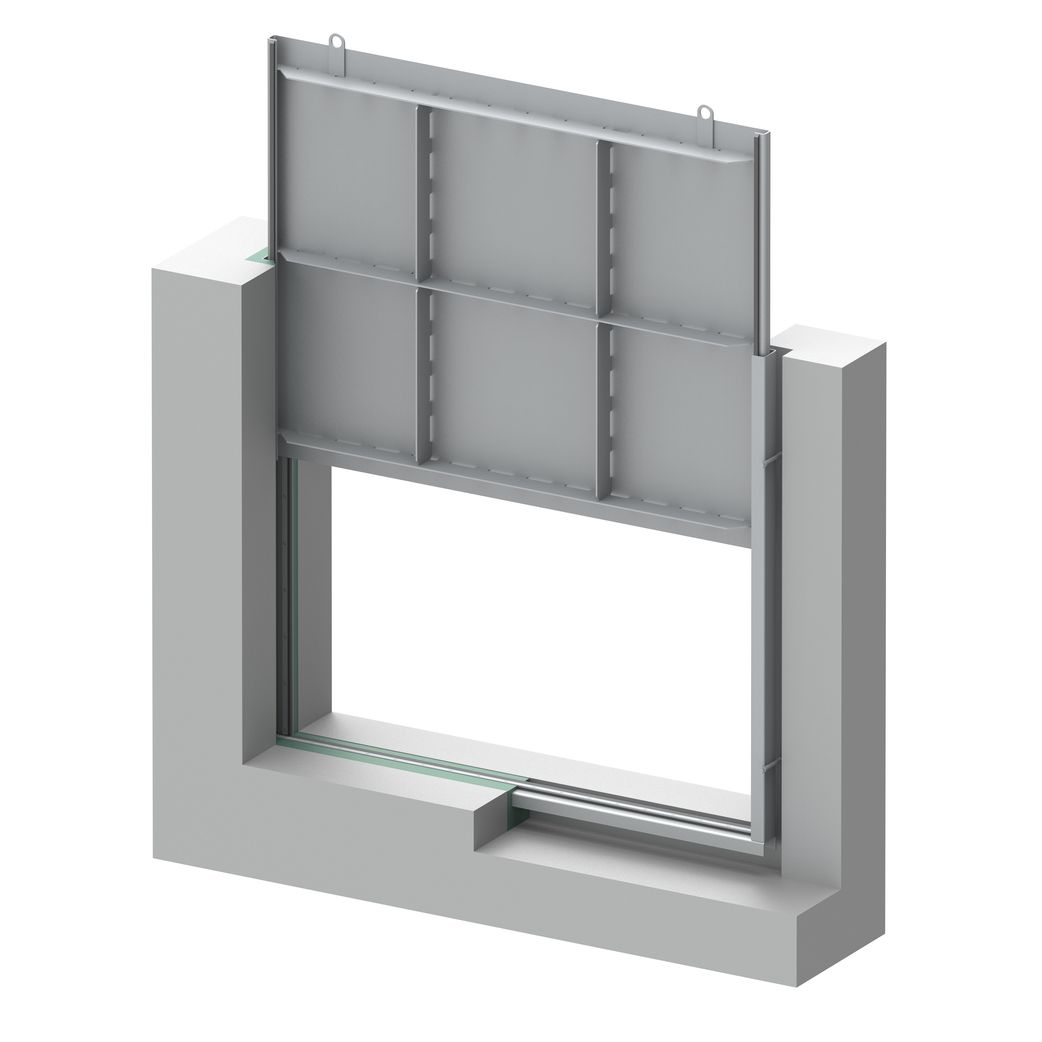

R1 – Grundausführung
Rahmen mit seitlich angesetzten Klemmvorrichtungen zum Arretieren in einer umlaufenden
Aussparung von ca. 150 x 100 mm. Anschließender Verguss mit schwindarmem Vergussbeton.

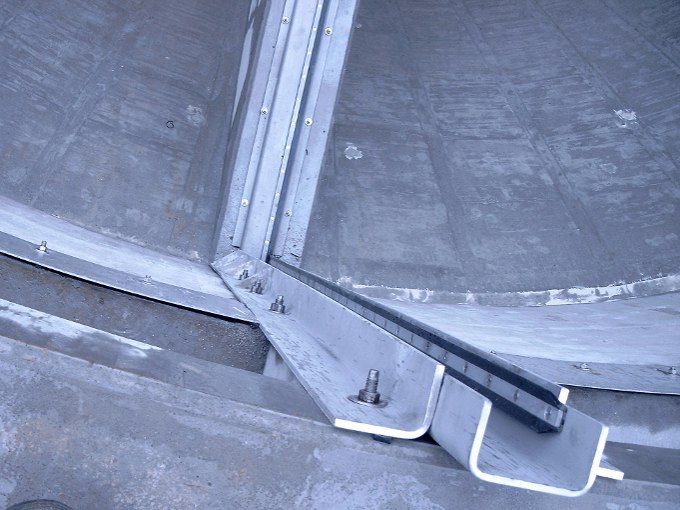

R2 – Runde Sohle
Rahmen mit rundem Sohlprofil und seitlich angesetzten Klemmvorrichtungen zum Arretieren
in einer umlaufenden Aussparung von 150 x 80 mm. Anschließender Verguss mit schwindarmem
Vergussbeton.

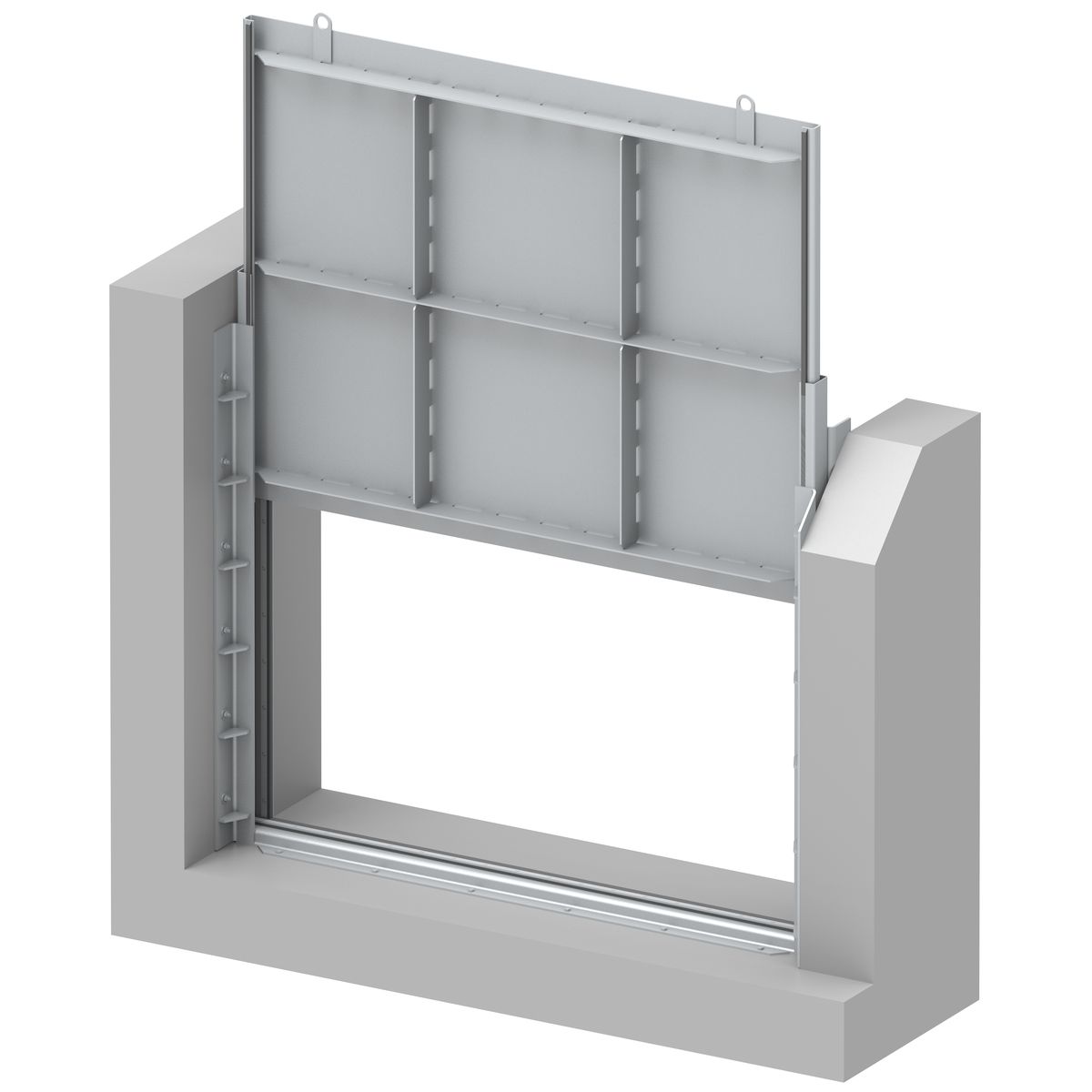

R3 – Rahmen zum Andübeln in die Rinne
Rahmen mit seitlich angesetzten Befestigungswinkeln zum Andübeln in ein Gerinne. Die
Abdichtung zwischen Rahmen und Bauwerk erfolgt durch Verguss des Spaltes zwischen
Rahmen und Gerinnewand. Der Verguss ist bauseits durchzuführen. Befestigungsmaterial
bitte separat bestellen.

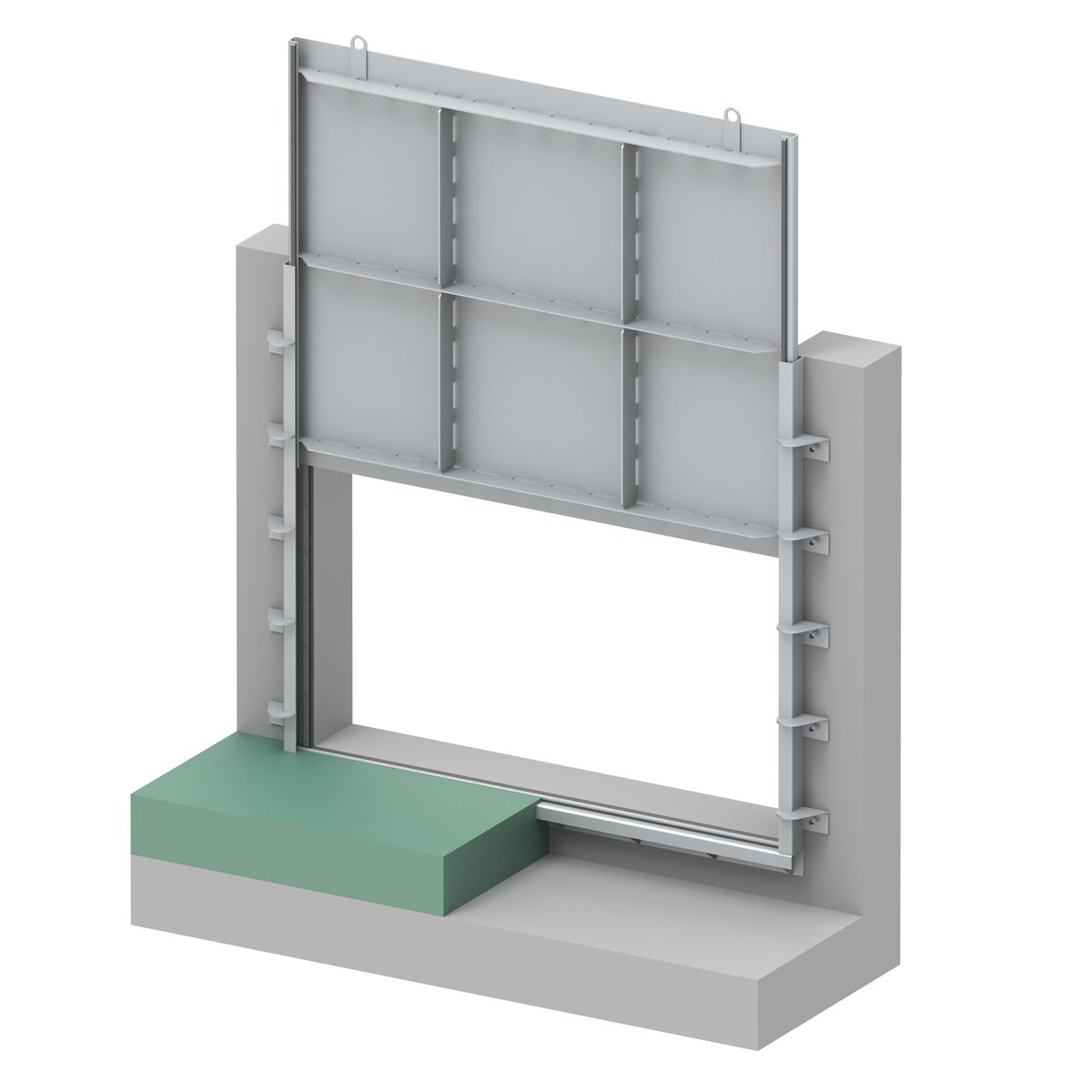

R4 – Rahmen zum Andübeln vor die Rinne
Rahmen mit seitlich angesetzten Befestigungswinkeln zum Andübeln an eine ebene Betonwand.
Die Abdichtung zwischen Rahmen und Bauwerk erfolgt über eine einseitig selbstklebende
Moosgummidichtung (im Lieferumfang). Befestigungsmaterial bitte separat
bestellen.
Weitere Varianten auf Anfrage.
